ДТПK334 преобразователи термоэлектрические с кабельным выводом

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+800°C, 0...+800°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

ДТПК334 преобразователи термоэлектрические на основе КТМС с кабельным выводом предназначены для измерения температур от -40 (для 2-го класса допуска), 0 (для 1-го класса допуска) до +800°С твердых, жидких и газообразных сред, не агрессивных к материалу корпуса датчика.

Отличительные особенности:

  • Монтажную (погружную) часть датчика можно изгибать.
  • Кабельный вывод обеспечивает удобство и быстроту монтажа.
  • Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги. Хромель-алюмелевые термопары ТХА (K) ДТПК334 отличаются стойкостью к окислению при высоких температурах до 1100°С.

Принцип действия датчика основан на возникновении термоэлектродвижущей силы в месте соединения двух проводников с разными термоэлектрическими свойствами. Значение термоэлектродвижущей силы зависит от разности температур двух спаев датчика. Датчик состоит из одного или двух ЧЭ, которые соединены с кабельным выводом и помещены в защитную арматуру.

ЧЭ на основе КТМС (конструктивно состоят из гибкой металлической жаростойкой трубки небольшого диаметра (2 мм) со встроенными термоэлектродами. Пространство между внутренней поверхностью трубки и термоэлектродами заполнено минеральной изоляцией – оксидом магния), см. рисунок. Такая конструкция позволяет в случае необходимости изгибать ЧЭ и защищает термоэлектроды от негативного воздействия внешней среды.



Конструкция ЧЭ на основе КТМС

1– термоэлектроды,

 2 – минеральная изоляция MgO,

3 – защитная оболочка



Продолжительность эксплуатации датчика при значении температуры, не превышающем 3/4 верхнего значения рабочего диапазона измеряемых температур – не более 10 000 ч. При превышении 3/4 верхнего значения диапазона измеряемых температур – не более 100 ч. Интервал между поверками ДТПК334 – 5 лет.

Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ для класса 1: ±1,5°C для t=0…+375°C; для t свыше +375°C – ±0,004t°C
для класса 2: ±2,5°C для t=-40…+333°C; для t свыше +333°C – ±0,0075t°C
Показатель тепловой инерции для изолированного от оболочки КТМС рабочего спая: 1 c
для неизолированного от оболочки КТМС рабочего спая: 0,5 c
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Диапазон условных давлений 0,16...0,4 МПа
Материал погружаемой части сталь AISI 321
Устойчивость к вибрации N2
Диаметр монтажной части 2,0 мм
Длина монтажной части 60...30000 (кратно 10)
Присоединение к процессу Без крепежных элементов
Климатическое исполнение (диапазон рабочих температур) В4, Р2, С4, Т3, УХЛ3.1
Исполнение по степени защиты IP67

Структура обозначения, пример заказа

ДТП
К
334
1
6
.60
/0,2
C
.1

Класс допуска: 1 - первый класс (для НСХ типа K, N, J), от 0 °С для НСХ типа K и N; второй класс (для НСХ типа L), от -40 °С, при заказе не указывается

Тип кабеля: К - кабель СФКЭ (для НСХ типа L) или ННЭ (для НСХ типа K, N, J), кроме мод. 174 и 184; С - силикон (для НСХ типа K, N, J); Д - кабель ДКТ (для моделей 724 и НСХ типа К, L)

Длина кабельного вывода /, м: 0.2, 0.4, 0.5, 0.6, 0.8, 0.9, 1.0, 1.2, 1.5, 2, 2.1, 2.5, 3, 4, 5, 6, 7, 8, 9, 10, 15

Длина монтажной части (L), мм: 60...30000 (кратно 10)

Диаметр КТМС: 6 - 2 мм

Исполнение рабочего спая относительно корпуса: 0 - изолированный, 1 - неизолированный

Модель датчика

Номинальная статическая характеристика (НСХ): K - преобразователь типа ТПK (ХА) хромель-алюмель

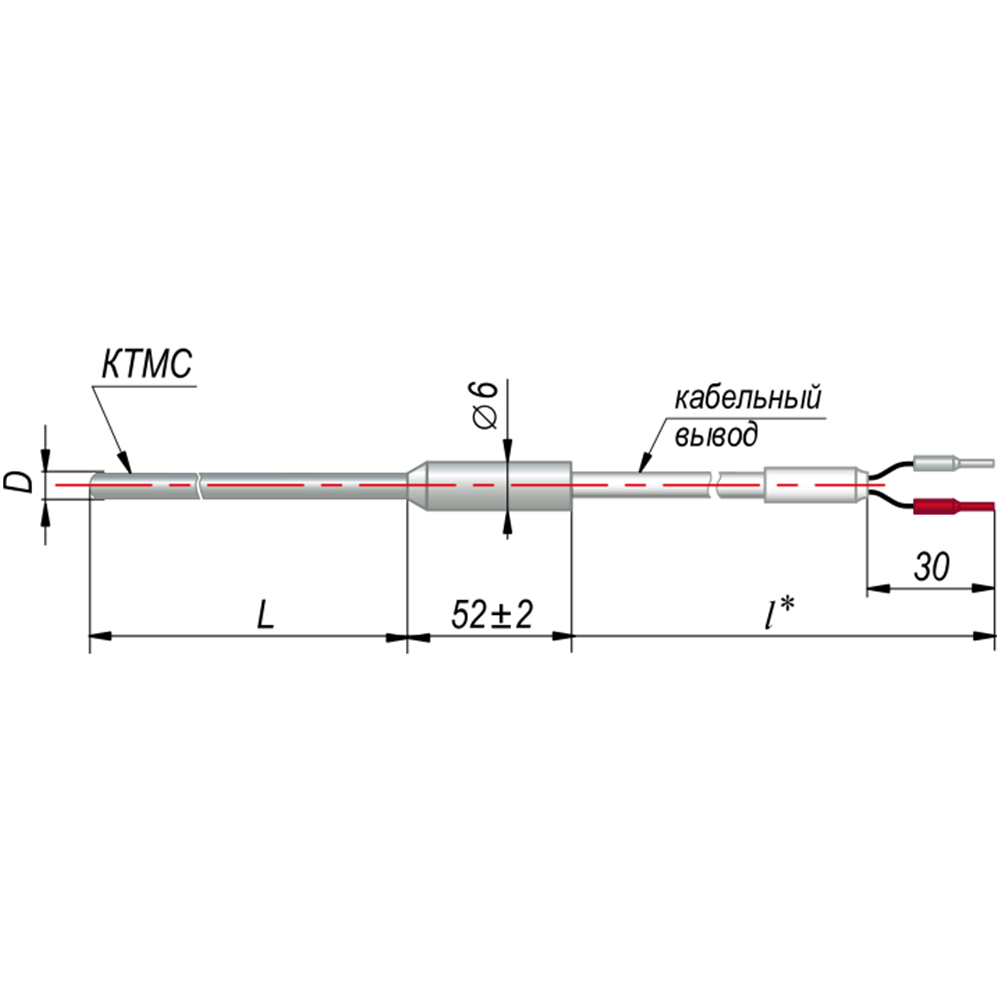

Конструктивное исполнение датчика

Стандартный комплект поставки

  • ДТПК334 преобразователь термоэлектрический - 1 шт.
  • Паспорт и гарантийный талон - 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
