ДТПК234-EXI преобразователи термоэлектрические с кабельным выводом взрывозащищенные

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+400°C, 0...+400°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные термоэлектрические преобразователи с кабельным выводом ДТПК234-EXI имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения: взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.



Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011);
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты, имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Особые условия эксплуатации датчиков (знак Х в конце маркировки):

  • подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности;
  • установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя;
  • температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды (см. таблицу 1).



Таблица 1. Температурный класс в маркировке взрывозащиты

 Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

 Температура окружающей и контролируемой среды, не более

+425°С

+275°С

+195°С

+130°С

+95°С

+80°С





Расшифровка маркировки взрывозащиты 0Ех ia IIC T1...Т6 Ga Х:

0

 — датчики относятся к категории особо взрывобезопасного оборудования;

Ех

 — знак соответствия стандартам взрывозащиты;

ia

 — вид взрывозащиты «искробезопасная цепь», уровень «ia» (наивысший);

IIC

 — группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород);

Т1…

Т6

 — датчик может использоваться в температурных классах Т1…Т6;

Ga

 — уровень взрывозащиты датчика «очень высокий», применены дополнительные средства взрывозащиты;

Х

 — особые условия эксплуатации датчиков.




Таблица 2. Провода термопарные тип К (ХА), поставляемые в качестве кабельного ввода на основе КТМС

Конструктивное исполнение

Наименование

Описание

Температурный   диапазон

Внешний диаметр   (толщ./ширина)

1 — термоэлектродная проволока;

2 — термостойкий силикон

провод термопарный К 2×0,35 СС 4,6 мм

многожильный;

сечение проводов 0,35 мм2;

изоляция — термостойкий силикон

-40…+200°С

4,6 мм

1 — термоэлектродная проволока;

2 — cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5;

ДКТК011-0,7;

ДКТК011-1,2

одножильный;

диаметр проводов — 0,5 мм;

изоляция нить К11С6

-40…+300°С

1,8/2,0 мм;

2,0/2,8 мм;

2,8/4,0 мм

1 — термоэлектродная проволока;

2, 4 и 5 — обмотка стеклонитью с пропиткой нагревостойким лаком;

3 — обмотка фторопластовой запеченной пленкой;

6 — обмотка стеклонитью (в противоположную сторону от обмотки 5 с пропиткой нагревостойким лаком;

7 — экран из медной луженной оловом проволоки

кабель СФКЭ ХА

2×0,5

многожильный;

С — изоляция из стекловолокна;

Ф — изоляция из фторопластовой пленки;

К — комбинированная изоляция и оболочка;

Х — положительная жила, сплав хромель;

А — отрицательная жила, сплав алюмель;

2 — количество жил;

0,5 — сечение жилы

-60…+250°С

3,0/4,5 мм



Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ Класс допуска 1 — ±1,5°С (0…+375°С); ±0,004t°С (св. +375°С);
Класс допуска 2 — ±2,5°С (-40…+333°С); ±0,0075t°С (св. +333°С)
Показатель тепловой инерции С изолированным рабочим спаем — 4 с;
С неизолированным рабочим спаем — 3 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 40000 ч
Материал погружаемой части Сталь AISI310
Длина монтажной части 10...100 (кратно 10)
Климатическое исполнение (диапазон рабочих температур) Т3, УХЛ3.1
Исполнение по степени защиты IP67

Структура обозначения, пример заказа

ДТПХ
ХХ4
Х.
Х/
Х
Х.
Х.
EXI-Х

Температурный класс в маркировке взрывозащиты:
Т1 — не более +425°С;
Т2 — не более +275°С;
Т3 — не более +195°С;
Т4 — не более +130°С;
Т5 — не более +90°С;
Т6 — не более +80°С

Класс допуска:
1 — первый класс, от 0°С;
<без обозначения> — второй класс, от -40°С

Тип кабеля:
К — кабель ННЭ;
С — силикон;
Д — кабель ДКТ

Длина кабельного вывода l:
0,2 — 0,2 м (стандарт);
<по заказу> — 0,3...20,0 м кратно 0,1 м

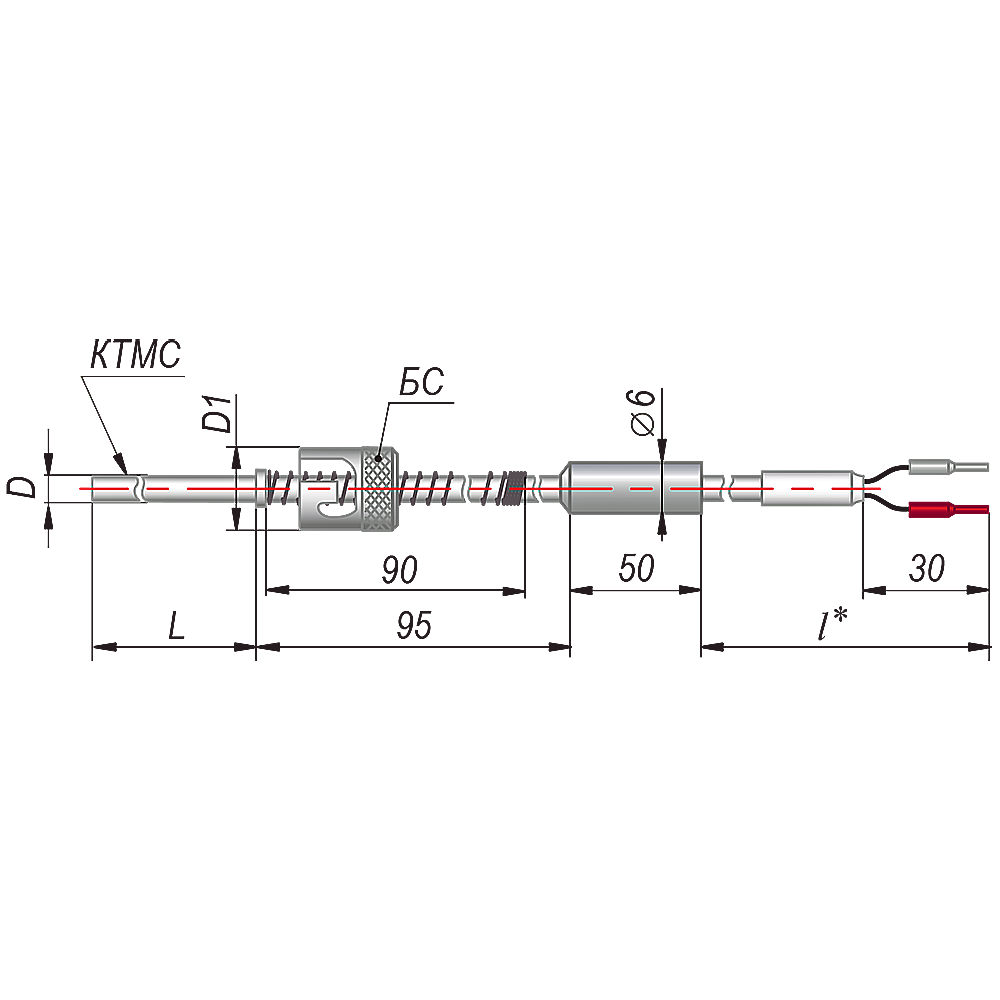

Длина монтажной части L, мм:
10...100 кратно 10

Диаметр КТСМ:
5 — 1,5 мм;
6 — 2,0 мм;
7 — 3,0 мм;
9 — 4,5 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение датчика (модель):
234 — датчики с кабельным выводом

Номинальная статическая характеристика (НСХ):
K — преобразователь типа ТПК (ХА) хромель-алюмель

Стандартный комплект поставки

  • Датчик ДТПК234-EXI — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
