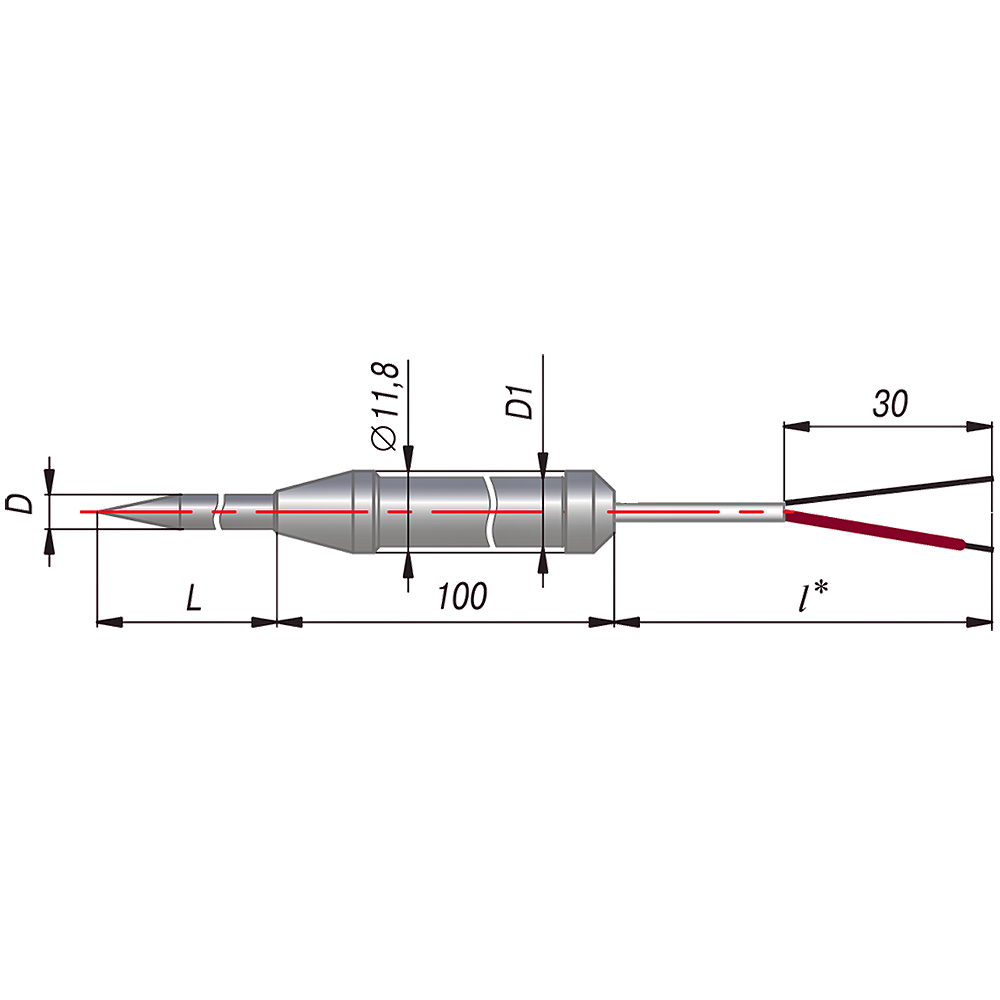

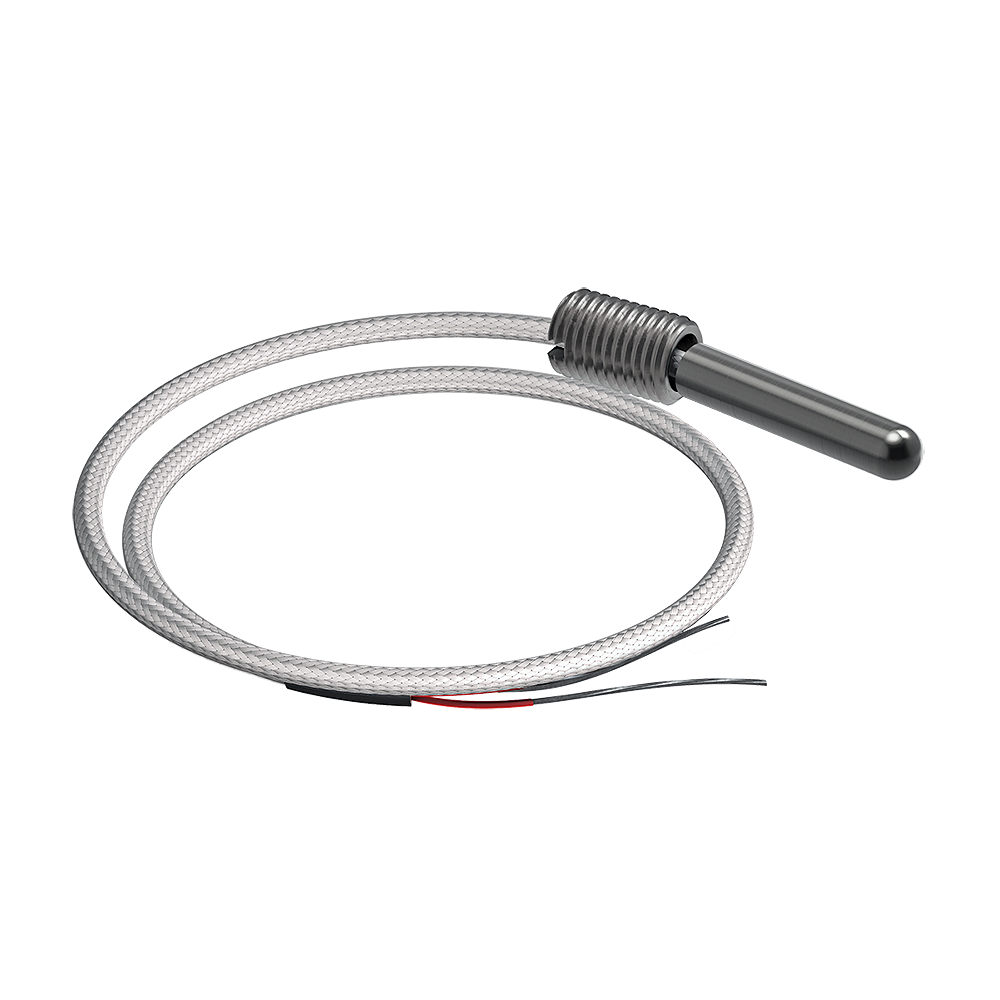

ДТПK194 преобразователи термоэлектрические с кабельным выводом

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+400°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи с кабельным выводом ДТПК194 предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов.

Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +300…+400°С.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 для ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствует группе V2.

Для монтажа датчиков ДТПК194 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Термопреобразователи сопротивления ДТПК194 имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПК194 составляет +200°С.

Технические характеристики

Класс допуска 2
Предел допускаемого отклонения от НСХ -40…+333°C включ. — ±2,5°C;
св. 333…+1300°C — ±0,0075t°C
Показатель тепловой инерции с изолированным рабочим спаем — 20 с;
с неизолированным рабочим спаем — 10 с
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,16…0,4 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 16000 ч
Материал погружаемой части Сталь 12Х18Н10Т
Длина монтажной части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

Х
ДТПХ
ХХ4-
Х
Х.
Х/
Х
Х

Тип кабеля:
<без обозначения> — кабель ДКТ (стандарт);
К — кабель СФКЭ

Длина кабельного вывода l, м:
0,2 — 0,2 м (стандарт);
по заказу — от 0,3 м до 20,0 м кратно 0,1 м

Длина монтажной части L, мм: 60, 80, 100, 120, 160, 200, 250, 320

Диаметр термоэлектрода:
0 — 0,5 мм;
1 — 0,7 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение датчика (модель):
194 — датчики с кабельным выводом

Номинальная статическая характеристика (НСХ):
K — преобразователь типа ТПК (ХА) хромель-алюмель

Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента

Стандартный комплект поставки

  • Датчик ДТПК194 — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
