Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: -40...+900°C, 0...+900°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ
Цена (без учета НДС): По запросу руб.

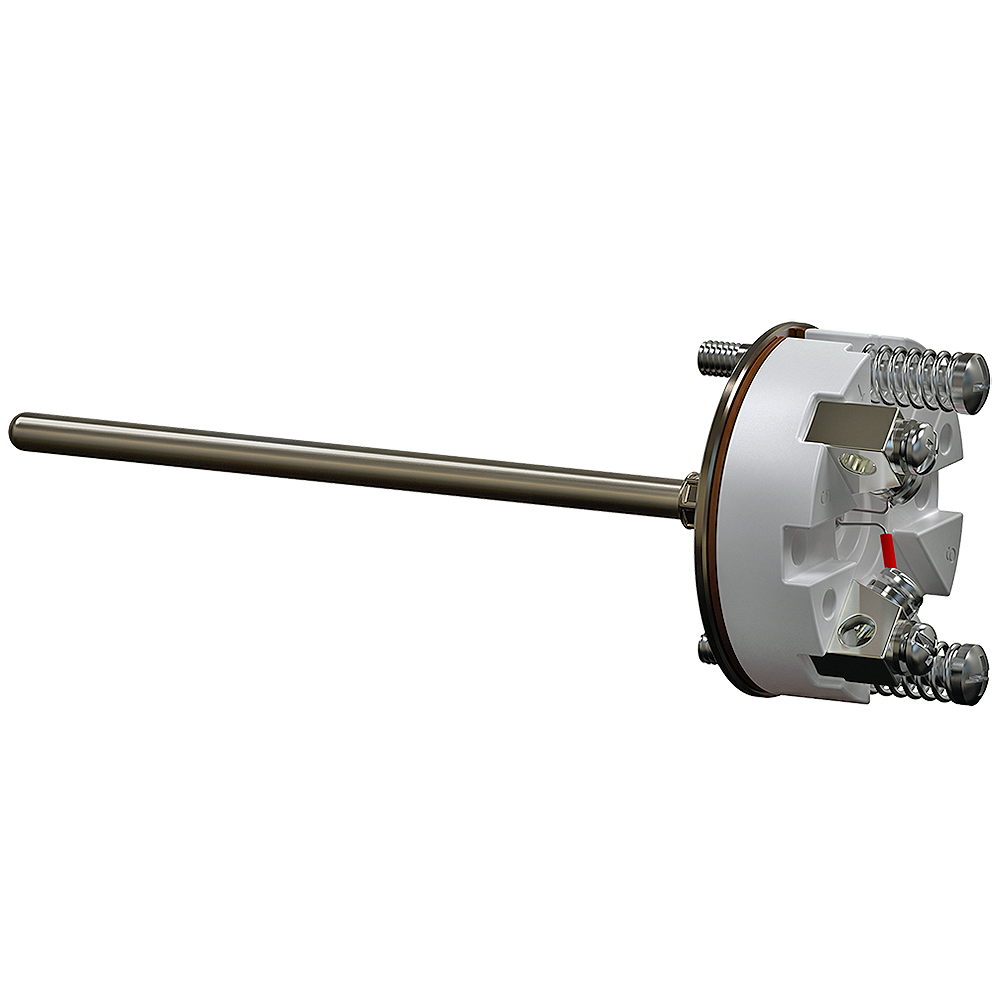

Бескорпусные термопары на основе КТМС (термопарные вставки) модификации 091 служат для измерения жидких, твердых и газообразных сред, не агрессивных к оболочке датчика.
Модель 091 может работать как в качестве самостоятельного датчика температуры, так и служить вставкой в высокотемпературные модульные термопары ДТПХхх5 (мод. 125…165, 225).
При выходе из строя измерительного узла высокотемпературного датчика (например, ДТПК125), но при удовлетворительном состоянии защитной арматуры (корунда или жаростойкой стали) нет необходимости приобретать новый датчик. Достаточно приобрести термопарную вставку взамен вышедшей из строя и самостоятельно заменить измерительный узел.
Класс допуска | 1, 2 |
Предел допускаемого отклонения от НСХ | 1 класс допуска: 0…+375°C включ. — ±1,5°C, св. 375…+1300°C — ±0,004t°C; 2 класс допуска: -40…+333°C включ. — ±2,5°C, св. 333…+1300°C — ±0,0075t°C |
Количество рабочих спаев | 1, 2 |
Исполнение рабочего спая | Изолированный, Неизолированный |
Герметичность к измеряемой среде | Герметичный |
Диапазон условных давлений | 0,4…10 МПа |
Средняя наработка до отказа при номинальных температурах | -40...+600°С — 40000 ч; +600...+900°С — 16000 ч; +900…+1100°С — 8000 ч; +1100…+1300°С — не нормируется |
Материал погружаемой части | Сталь AISI310 |
Климатическое исполнение (диапазон рабочих температур) | Т3, УХЛ3.1 |
Исполнение по степени защиты | IP67 |
Класс допуска:
1 — первый класс, от 0°C;
<без обозначения> — второй класс, от -40°C
Длина кабельного вывода l, м:
0 — без кабельного вывода

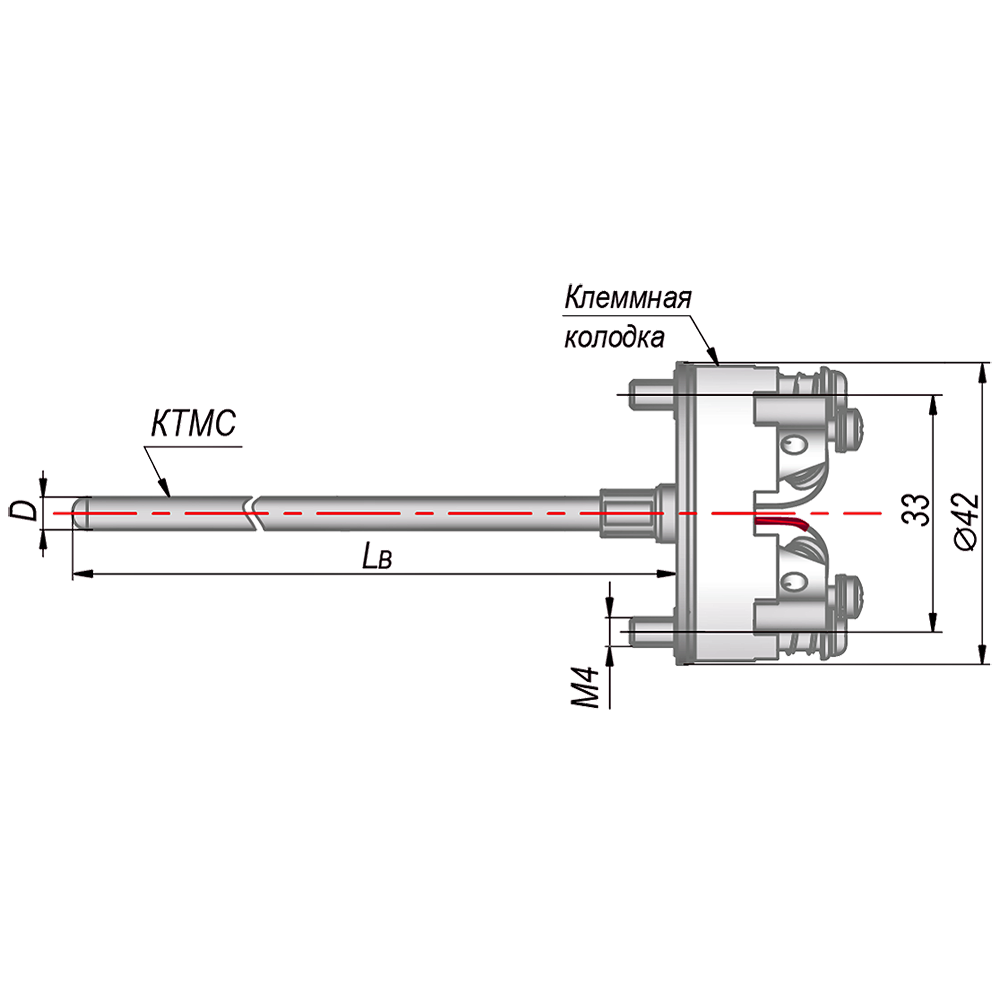

Длина монтажной части Lв, мм:
60...30000, кратно 10
Диаметр КТСМ:
9 — 4,5 мм
Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный
Конструктивное исполнение датчика (модель):
ХХ1 — термопары-вставки мод.: 091
Номинальная статистическая характеристика (НСХ):
K — преобразователь типа ТПK (ХА) хромель-алюмель
Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента
