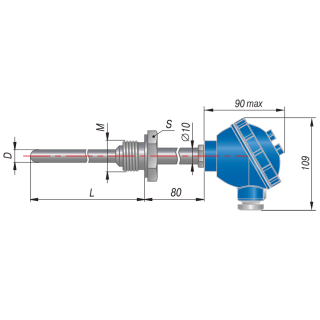

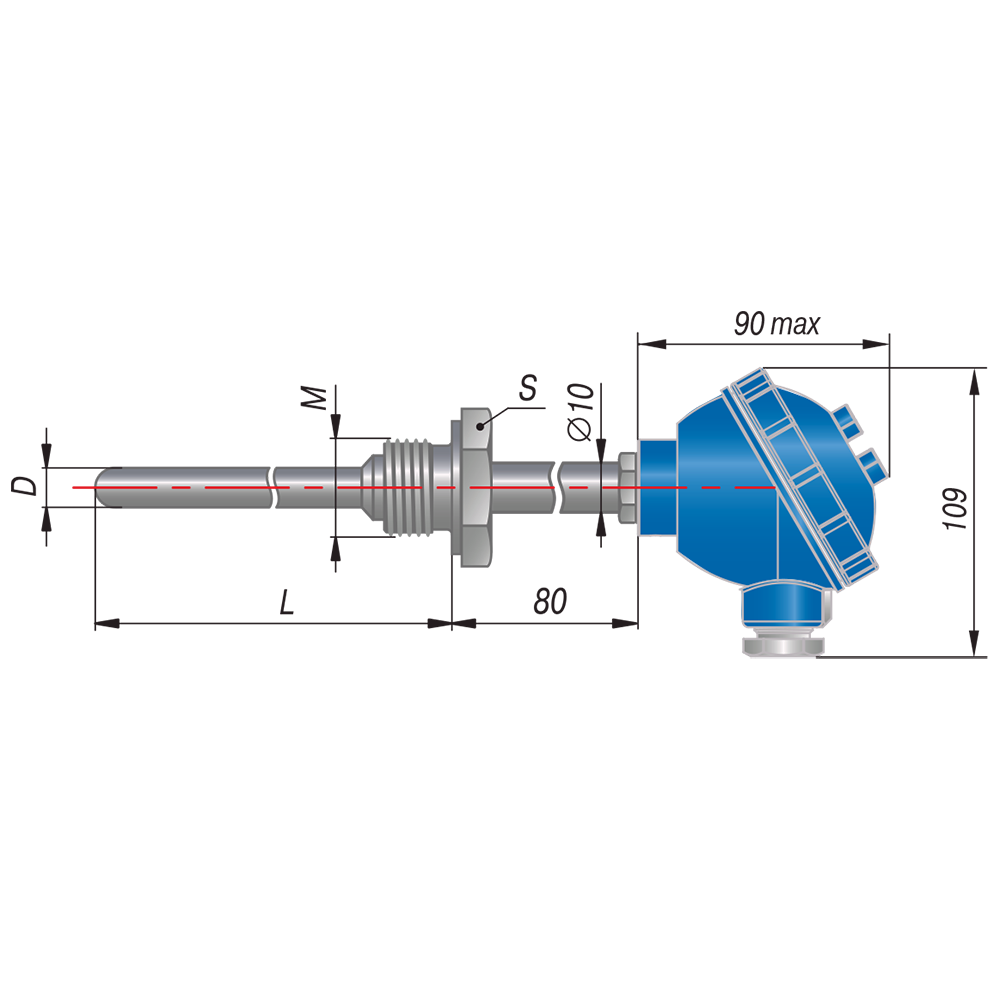

ДТПK085Е-И.EXI преобразователи термоэлектрические с выходным сигналом 4-20 мА взрывозащищенные

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+800°C, -40...+900°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термопары ДТПК085Е-И.EXI с выходным сигналом 4…20 мА имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Датчик ДТПК085Е-И.EXI обеспечивает непрерывное преобразование измеряемой температуры в унифицированный сигнал постоянного тока 4–20 мА и цифровой сигнал стандарта HART.

Тип выхода — аналоговый, многопредельный.

Класс точности датчиков — 1,0%.

Область применения

Системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Взрывозащищенность

Обеспечение взрывозащищенности датчика ДТПК085Е-И.EXI достигается за счет:

выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).

Ограничение тока и напряжения в электрических цепях датчика ДТПК085Е-И.EXI до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.

В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса датчика ДТПК085Е-И.EXI составляет +80°С. Максимальный диапазон преобразования температур — до +1250°С.

Температурный класс в зависимости от максимальной температуры окружающей среды

Обозначение температурного класса	Максимальная температура поверхности	Температура окружающей среды
Т1	+440°С	-40...+80°С
Т2	+290°С
Т3	+195°С
Т4	+130°С
Т5	+95°С	-40...+60°С
Т6	+80°С	-40...+55°С

Схемы подключения

Датчик ДТПК085Е-И.EXI может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ±5,0%.

Пример схемы подключения датчика к нескольким вторичным устройствам

Датчик ДТПК085Е-И.EXI имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол

Технические характеристики

Герметичность к измеряемой среде	Герметичный
Средняя наработка до отказа при номинальных температурах	16000 ч
Материал погружаемой части	Сталь 12Х18Н10Т (-40…+800°C), сталь 10Х23Н18 (-40…+900°C)
Унифицированный выходной сигнал	4-20 мА, HART
Устойчивость к вибрации	N2, V2
Диаметр монтажной части	10 мм
Длина монтажной части	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Исполнение по степени защиты	IP65

Структура обозначения, пример заказа

ДТПХ

ХХ5Е-0

Х1

Х.

Х.1,0.И.EXI

-Х

[Хㅤ

Н]

Протокол HART:
Н — с протоколом HART

Диапазон преобразования:
7 — "-40...+600°C"; 10 — "-40...+800°C";
20 — "-40...+900°C"; 8 — "0...+400°C";
6 — "0...+500°C"; 9 — "0...+600°C";
11 — "0...+800°C"; 19 — "0...+900°C"

Температурный класс в маркировке взрывозащиты:
Т1 — не более +440°C;
Т2 — не более +275°C;
Т3 — не более +195°C;
Т4 — не более +130°C;
Т5 — не более +95°C;
Т6 — не более +80°C

Длина монтажной части L, мм:
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Материал защитной арматуры:
0 — сталь 12Х18Н10Т (-40...+800°C);
0 — сталь 10Х23Н18 (-40…+900°C)

Диаметр термоэлектрода:
0 — 0,5 мм;
1 — 0,7 мм (стандарт);
2 — 1,2 мм

Диаметр КТСМ:
7 — 3,0 мм;
9 — 4,5 мм

Конструктивное исполнение датчика (модель):
085 — датчики с коммутационной головкой

Номинальная статическая характеристика (НСХ):
K — преобразователь типа ТПК (ХА) хромель-алюмель

Стандартный комплект поставки

Датчик ДТПК085Е-И.EXI — 1 шт.
Руководство по эксплуатации — 1 экз.
Паспорт — 1 экз.

Скачать документацию

ДТП-И.EXI преобразователи термоэлектрические с выходным сигналом 4-20 мА взрывозащищенные. Руководство по эксплуатации. КУВФ.405220.004 РЭ

Чтобы правильно подобрать взрывозащищенные термоэлектрические преобразователи ДТПК085Е-И.EXI с выходным сигналом 4-20 мА, узнать стоимость взрывозащищенных термопреобразователей ДТПК085Е-И.EXI, купить ДТПК085Е-И.EXI, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-etalon.com.
