СФКЭ провода термоэлектродные

Скачать PDF

Тип датчика температуры: ТХА, ТХК

Номинальная статическая характеристика: K, L

Маркировка взрывозащиты: Нет

Описание

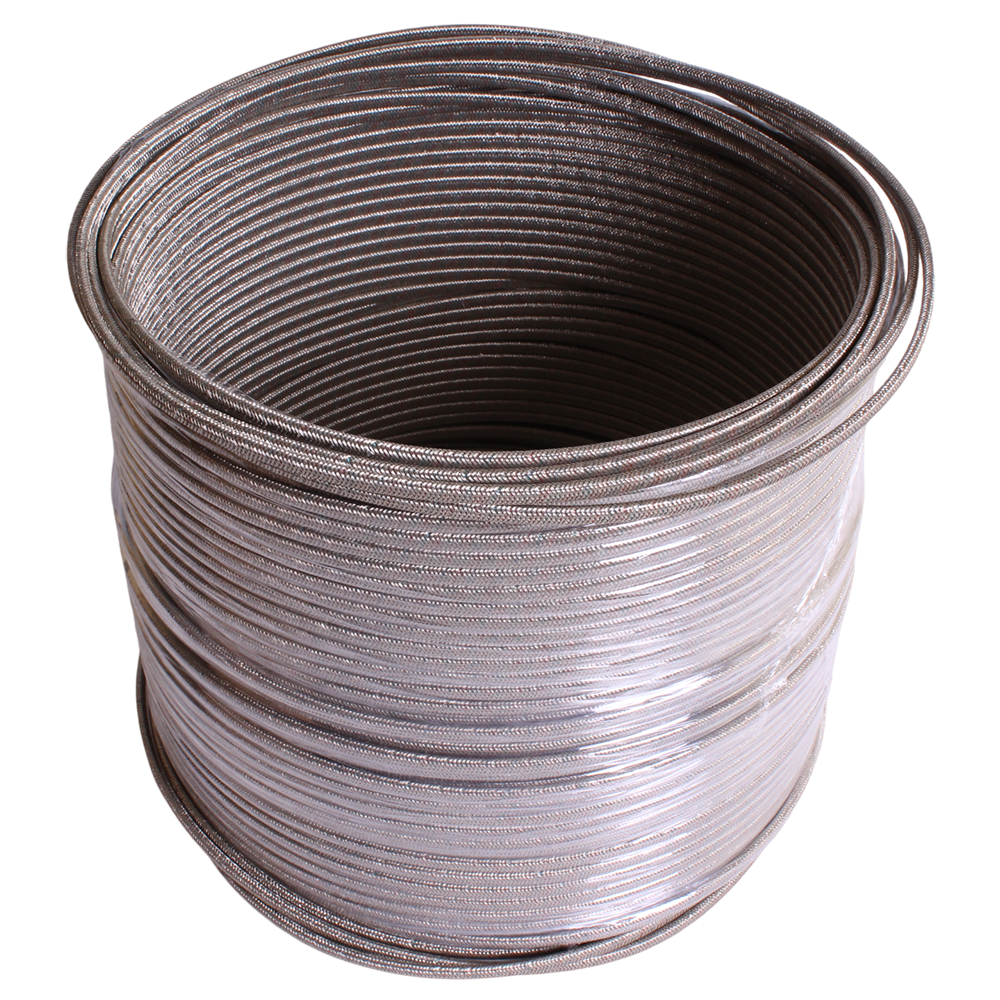

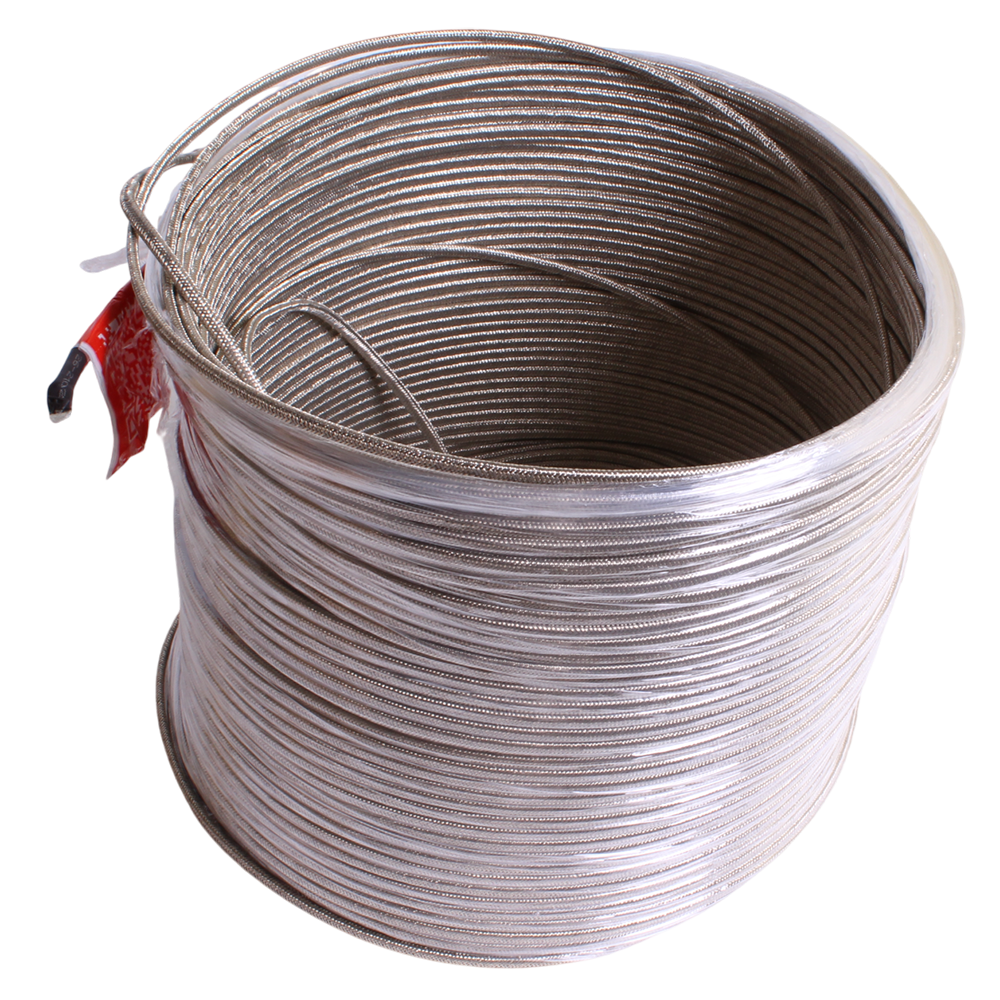

Термоэлектродные компенсационные (удлинительные) провода СФКЭ предназначены для подключения термоэлектрических преобразователей (термопар) ко вторичным приборам (измерительным или/и регулирующим) с таким удалением от объекта контроля, которое обеспечит отсутствие влияния температуры окружающей среды на свободные концы термопреобразователя. Может эксплуатироваться в зоне повышенной температуры при фиксированном монтаже.

Провод СФКЭ рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +250°С и предельно допустимой влажности до 98% при температуре до +35°С.  Допускается одноразовое воздействие температуры + 350°С в течении не более 3 часов или одноразовое воздействие температуры + 400°С  в течении не более 15 минут.

Конструкция провода СФКЭ (см. рисунок):

  1. Термоэлектродная проволока.
  2. Обмотка стеклонитью с пропиткой нагревостойким лаком.
  3. Обмотка фторопластовой запеченной пленкой.
  4. Обмотка стеклонитью с пропиткой нагревостойким лаком.
  5.  Обмотка стеклонитью с пропиткой нагревостойким лаком.
  6.  Обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком.
  7. Экран из медной луженной оловом проволоки.

В цепь термопары компенсационные провода СФКЭ подключаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.

Обозначение промышленной

термопары / НСХ

Обозначение

компенсационного

провода

Термоэлектродный провод

Сечение

провода,

мм2

Размер

провода, мм

(толщина/ширина)

Вес провода,

кг./км

Положительный

(цвет маркировки)

Отрицательный

(цвет маркировки)

ТХА (К)

СФКЭ-ХА

Сплав хромель

(синий)

Сплав алюмель

(без маркировки)

2,5

4,5/6,6 76,9

2х1,5

3,9/6,0 54,9

2х0,5

3,0/4,5 34,6

ТХК (L)

 СФКЭ-ХК

Сплав хромель

(синий)

Сплав копель

(красный)

2х2,5

4,5/6,6 77,1

2х1,5

3,9/6,0 55,0

2х0,5

3,0/4,5 34,7



Структура обозначения, пример заказа

С
Ф
К
Э
А
- 2
х 2,5

Сечение жилы, мм2

Количество жил

Алюмель - сплав отрицательной жилы

Хромель - сплав положительной жилы

Экранированный

Комбинированная изоляция и оболочка.

Изоляция из фторопластовой пленки

Изоляция из стекловолокна

Стандартный комплект поставки

  • Провод СФКЭ
  • Этикетка



Чтобы правильно подобрать термоэлектродный провод СФКЭ, узнать стоимость провода СФКЭ, купить провод СФКЭ вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
