ПТВВГЭ провода термоэлектродные

Скачать PDF

Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК

Номинальная статическая характеристика: J, K, L, S

Маркировка взрывозащиты: Нет

Описание

Термоэлектродные компенсационные (удлинительные) провода ПТВВГЭ предназначены для подключения термоэлектрических преобразователей (термопар) ко вторичным приборам (измерительным или/и регулирующим) с таким удалением от объекта контроля, которое обеспечит отсутствие влияния температуры окружающей среды на свободные концы термопреобразователя.

Провод ПТВВГЭ рассчитан на эксплуатацию при температуре окружающей среды от -40°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.  Провод ПТВВГЭ может монтироваться внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах. Для уменьшения влияния внешнего переменного электрического поля на показания измерительного прибора (регулятора температуры) используется экран в виде оплетки из медных луженых проволок.

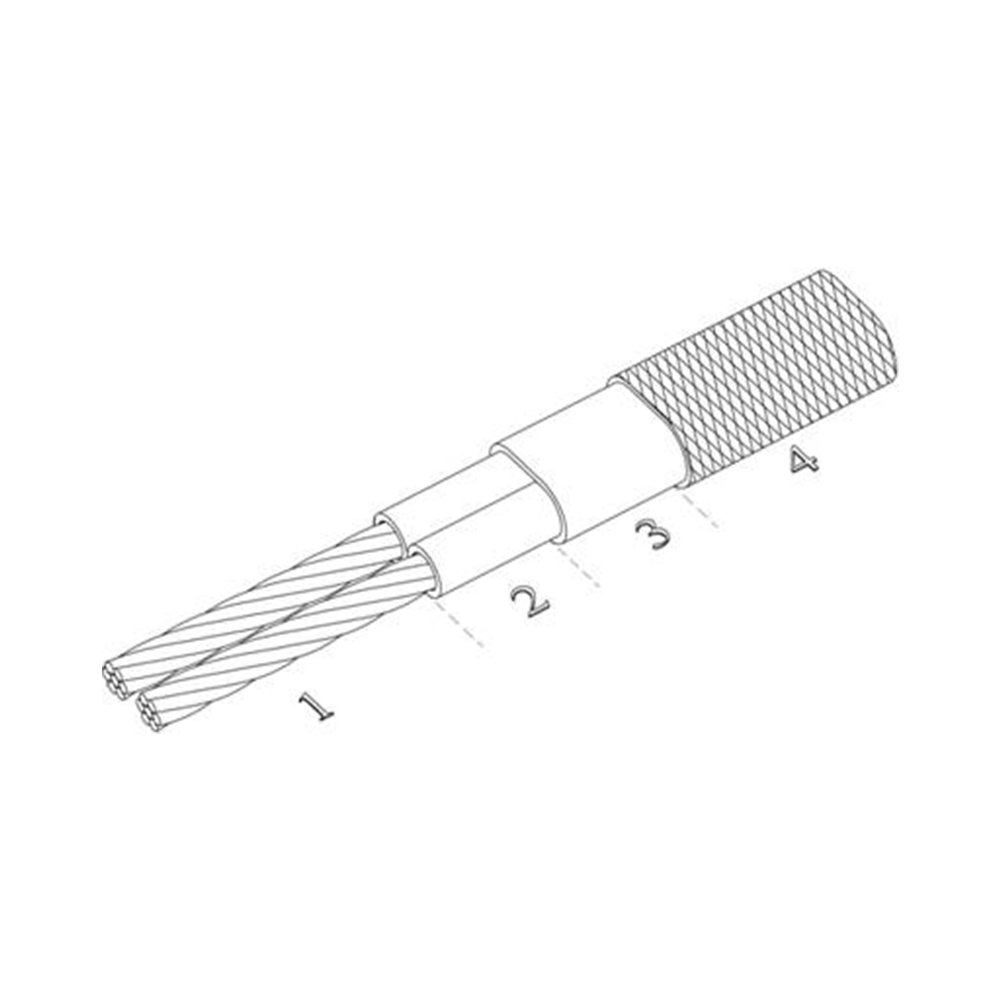

Конструкция провода ПТВВГЭ(см. рисунок):

  1. Термоэлектродная проволока.
  2. ПВХ изоляция.
  3. ПВХ оболочка.
  4. Экран из медных луженых проволок.

В цепь термопары компенсационные провода ПТВВГЭ подключаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.

Обозначение промышленной

термопары / НСХ

Обозначение

компенсационного

провода

Термоэлектродный провод

Сечение

провода,

мм2

Размер

провода, мм

(толщина/ширина)

Вес провода,

кг./км

Положительный

(цвет маркировки)

Отрицательный

(цвет маркировки)

ТХА (К)

ПТВВГЭ-ХА

Сплав хромель

(фиолетовый)

Сплав алюмель

(белый)

2х2,5

3,6/6,4

67,1

2х1,5

3,2/5,5

44,1

2х1

2,9/4,9

34,6

ТХА (К)

 ПТВВГЭ

Медь

(красный)

Сплав константан

(коричневый)

2х2,5

3,6/6,4

67,4

2х1,5

3,2/5,5

44,4

2х1

2,9/4,9

34,9

1+1х1+2,5

3,6/5,8 53,9

1+1х1+1,5

3,2/4,9 40,2
ТХК (L) ПТВВГЭ-ХК

Сплав хромель

(фиолетовый)

Сплав копель

(желтый)

2х2,5 3,6/6,42 67,1
2х1,5 3,2/5,5 44,1
2х1 2,9/4,9 34,6
ТПП (S) ПТВВГЭ

Медь

(красный)

Сплав ТП

(зеленый)

2х2,5 3,6/6,4 67,4
2х1,5 3,2/5,5 44,4
2х1 2,9/4,9 34,9
ТЖК (J) ПТВВГЭ-ЖК

Железо

(синий)

Сплав константан (зеленый) 2х2,5 3,6/6,42 67,1
2х1,5 3,2/5,5 44,1
2х1 2,9/4,9 34,6







Структура обозначения, пример заказа

П
Т
В
В
Г
Э
А
- 2
х 1,5

Сечение жилы, мм2

Количество жил

Алюмель - сплав отрицательной жилы

Хромель - сплав положительной жилы

Экран

Гибкая жила

Поливинилхлоридная оболочка

Поливинилхлоридная изоляция

Термоэлектродный

Провод

Стандартный комплект поставки

  • Провод ПТВВГЭ
  • Этикетка



Чтобы правильно подобрать термоэлектродный провод ПТВВГЭ, узнать стоимость провода ПТВВГЭ, купить провод ПТВВГЭ вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
