ПТВВЭ-нг провода термоэлектродные пониженной горючести

Скачать PDF

Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК

Номинальная статическая характеристика: J, K, L, S

Маркировка взрывозащиты: Нет

Описание

Термоэлектродные компенсационные (удлинительные) провода пониженной горючести ПТВВЭ-нг предназначены для подключения термоэлектрических преобразователей (термопар) ко вторичным приборам (измерительным или/и регулирующим) с таким удалением от объекта контроля, которое обеспечит отсутствие влияния температуры окружающей среды на свободные концы термопреобразователя.

Провод ПТВВЭ-нг рассчитан на эксплуатацию при температуре окружающей среды от -40°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.  Провод ПТВВЭ-нг может монтироваться внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах. Для уменьшения влияния внешнего переменного электрического поля используется экран в виде оплетки из медных луженых проволок.

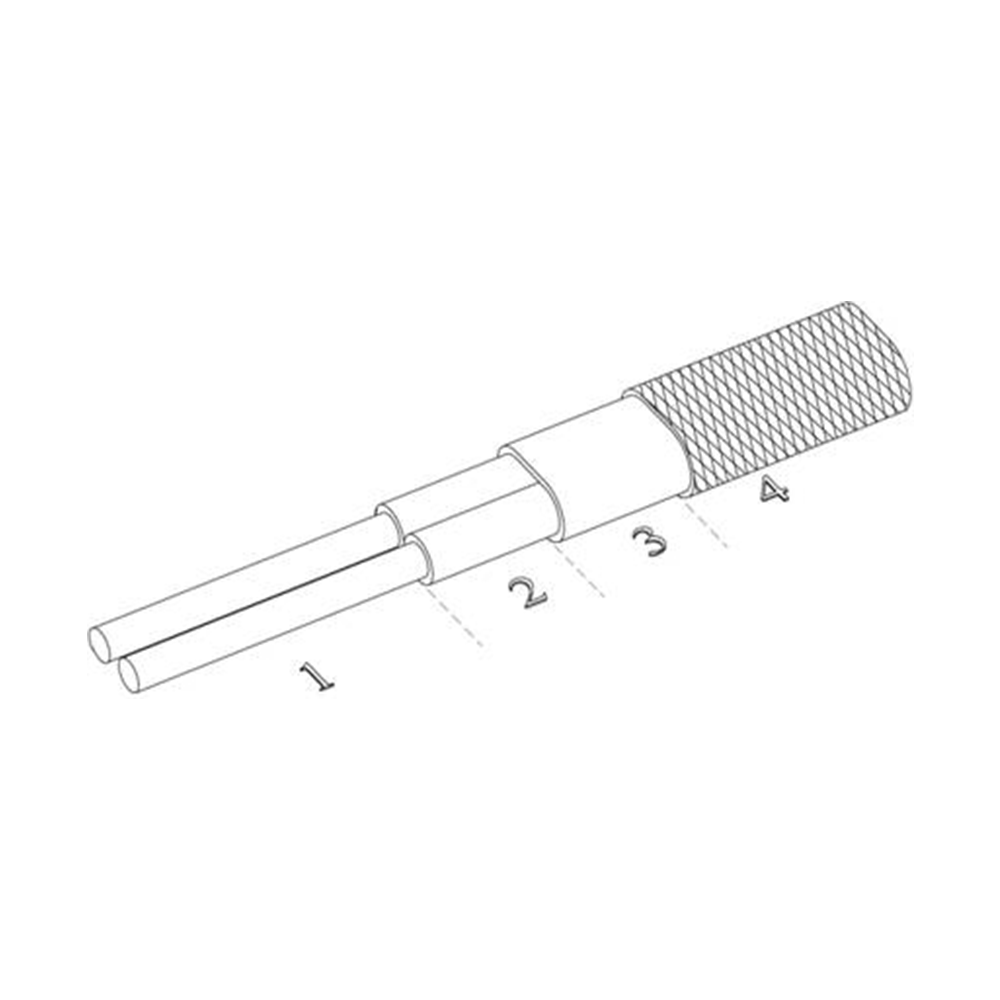

Конструкция провода ПТВВЭ-нг (см. рисунок):

  1. Термоэлектродная проволока.
  2. ПВХ изоляция.
  3. ПВХ оболочка.
  4. Экран из медных луженых проволок.

В цепь термопары компенсационные провода ПТВВЭ-нг подключаются с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.

Обозначение промышленной

термопары / НСХ

Обозначение

компенсационного

провода

Термоэлектродный провод

Сечение

провода,

мм2

Размер

провода, мм

(толщина/ширина)

Вес провода,

кг./км

Положительный

(цвет маркировки)

Отрицательный

(цвет маркировки)

ТХА (К)

ПТВВЭ-нг-ХА

Сплав хромель

(фиолетовый)

Сплав алюмель

(белый)

2х2,5

3,4/5,9

61,5

2х1,5

3,0/5,2

43,1

2х1

2,7/4,7

33,5

ТХА (К)

 ПТВВЭ-нг

Медь

(красный)

Сплав константан

(коричневый)

2х2,5

3,4/5,9

61,8

2х1,5

3,0/5,2

43,4

2х1

2,7/4,7

33,8

1+1х1+2,5

3,4/5,3 58,5

1+1х1+1,5

3,0/4,6 39,4
ТХК (L) ПТВВЭ-нг-ХК

Сплав хромель

(фиолетовый)

Сплав копель

(желтый)

2х2,5 3,4/5,9 61,5
2х1,5 3,0/5,2 43,1
2х1 2,7/4,7 33,5
ТПП (S) ПТВВЭ-нг-П

Медь

(красный)

Сплав ТП

(зеленый)

2х2,5 3,4/5,9 61,8
2х1,5 3,0/5,2 43,4
2х1 2,7/4,7 33,8
ТЖК (J) ПТВВЭ-нг-ЖК

Железо

(синий)

Сплав константан (зеленый) 2х2,5 3,4/6,7 58,5
2х1,5 3/5,9 40,5
2х1 2,7/5,3 31,2







Структура обозначения, пример заказа

П
Т
В
В
Э
нг
К
- 2
х 2,5

Сечение жилы, мм2

Количество жил

Копель - сплав отрицательной жилы

Хромель - сплав положительной жилы

Пониженная горючесть

Экран

Поливинилхлоридная оболочка

Поливинилхлоридная изоляция

Термоэлектродный

Провод

Стандартный комплект поставки

  • Провод ПТВВЭ-нг
  • Этикетка



Чтобы правильно подобрать термоэлектродный провод пониженной горючести ПТВВЭ-нг, узнать стоимость провода ПТВВЭ-нг, купить провод ПТВВЭ-нг вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
