- ПТВ-хл провода термоэлектродные холодостойкие
ПТВ-хл провода термоэлектродные холодостойкие
Тип датчика температуры: ТЖК, ТПП, ТХА, ТХК
Номинальная статическая характеристика: J, K, L, S
Маркировка взрывозащиты: Нет
Описание
Термоэлектродные компенсационные (удлинительные) холодостойкие провода ПТВ-хл предназначены для исключения влияния температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключения его к измерительному прибору (регулятору температуры).
Провода ПТВ-хл рассчитаны на эксплуатацию при температуре окружающей среды от -60°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.
Провод ПТВ-хл применяется для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах.

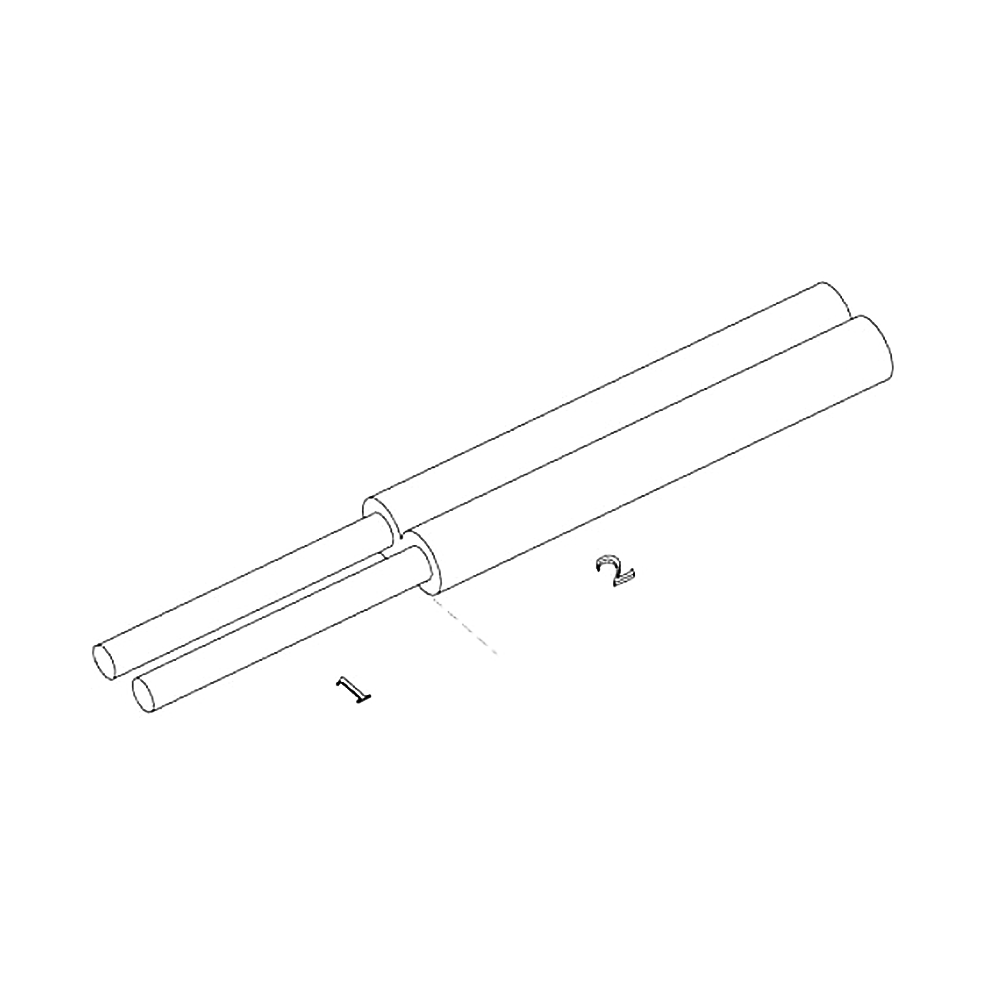

Конструкция провода ПТВ-хл (см. рисунок):
- Термоэлектродная проволока.
- ПВХ изоляция.
В цепь термопары компенсационные провода включаются с соблюдением знака полярности. Положительная жила маркируется в виде дополнительного выступа над изоляцией по всей длине провода.
|
Обозначение промышленной термопары (НСХ) |
Обозначение компенсационного провода |
Термоэлектродная проволока |
Сечение провода, мм2 |
Размер провода, мм (толщина/ширина) |
Вес провода, кг/км |
|
|
положительная
|
орицательная |
|||||
|
ТХА (К) |
ПТВ-хл ХА |
сплав хромель |
сплав алюмель |
2х2,5 |
3,4/6,7 |
58,5 |
|
2х1,5 |
3/5,9 |
40,5 |
||||
|
2х1 |
2,7/5,3 |
31,2 |
||||
|
ТХА (К) |
ПТВ-хл М |
медь |
сплав константан |
2х2,5 |
3,4/6,7 |
58,8 |
|
2х1,5 |
3/5,9 |
40,8 |
||||
|
2х1 |
2,7/5,3 |
31,5 |
||||
|
1+1х1+2,5 |
3,4/6,1 |
47,2 |
||||
|
1+1х1+1,5 |
3/5,3 |
36,8 |
||||
|
ТХК (L) |
ПТВ-хл ХК |
сплав хромель |
сплав копель |
2х2,5 |
3,4/6,7 |
31,2 |
|
2х1,5 |
3/5,9 |
40,5 |
||||
|
2х1 |
2,7/5,3 |
58,5 |
||||
|
ТПП (S) |
ПТВ-хл П |
медь |
сплав ТП |
2х2,5 |
3,4/6,7 |
31,5 |
|
2х1,5 |
3/5,9 |
40,8 |
||||
|
2х1 |
2,7/5,3 |
58,8 |
||||
|
ТЖК (J) |
ПТВ-хл ЖК |
железо |
сплав константан |
2х2,5 |
3,4/6,7 |
31,2 |
|
2х1,5 |
3/5,9 |
40,5 |
||||
|
2х1 |
2,7/5,3 |
58,5 |
||||
Структура обозначения, пример заказа
Количество жил / Сечение жилы, мм²
Алюмель-сплав отрицательной жилы
Хромель-сплав положительной жилы
Холодостойкий
Поливинилхлоридная изоляция
Термоэлектродный
Провод
Стандартный комплект поставки
- Термоэлектродный холодостойкий провод ПТВ-хл.
- Этикетка.
Чтобы правильно подобрать термоэлектродный холодостойкий провод ПТВ-хл, узнать стоимость провода ПТВ-хл, купить провод ПТВ-хл, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
