КМТВТЭ кабели термоэлектродные теплостойкие

Скачать PDF

Тип датчика температуры: ТХА, ТХК

Номинальная статическая характеристика: K, L

Маркировка взрывозащиты: Нет

Описание

Термоэлектродные компенсационные (удлинительные) теплостойкие кабели типа КМТВТЭ предназначены для исключения влияния температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключения его к измерительному прибору (регулятору температуры).

Кабели КМТВТЭ применяются для одновременного измерения температуры во многих точках с подключением большого количества термопар (термопреобразователей) к групповым щитам измерительных приборов.

Кабель КМТВТЭ может монтироваться в сухих и сырых помещениях, в кабельных лотках и трубах. Требует фиксированного монтажа.

Кабель КМТВТЭ рассчитан на эксплуатацию при температуре окружающей среды от -40°С до +105°С и предельно допустимой влажности до 98% при температуре до 40°С.

Для уменьшения влияния внешнего переменного электрического поля на показания измерительного прибора (регулятора температуры) используется экран в виде оплетки из медных луженых проволок.

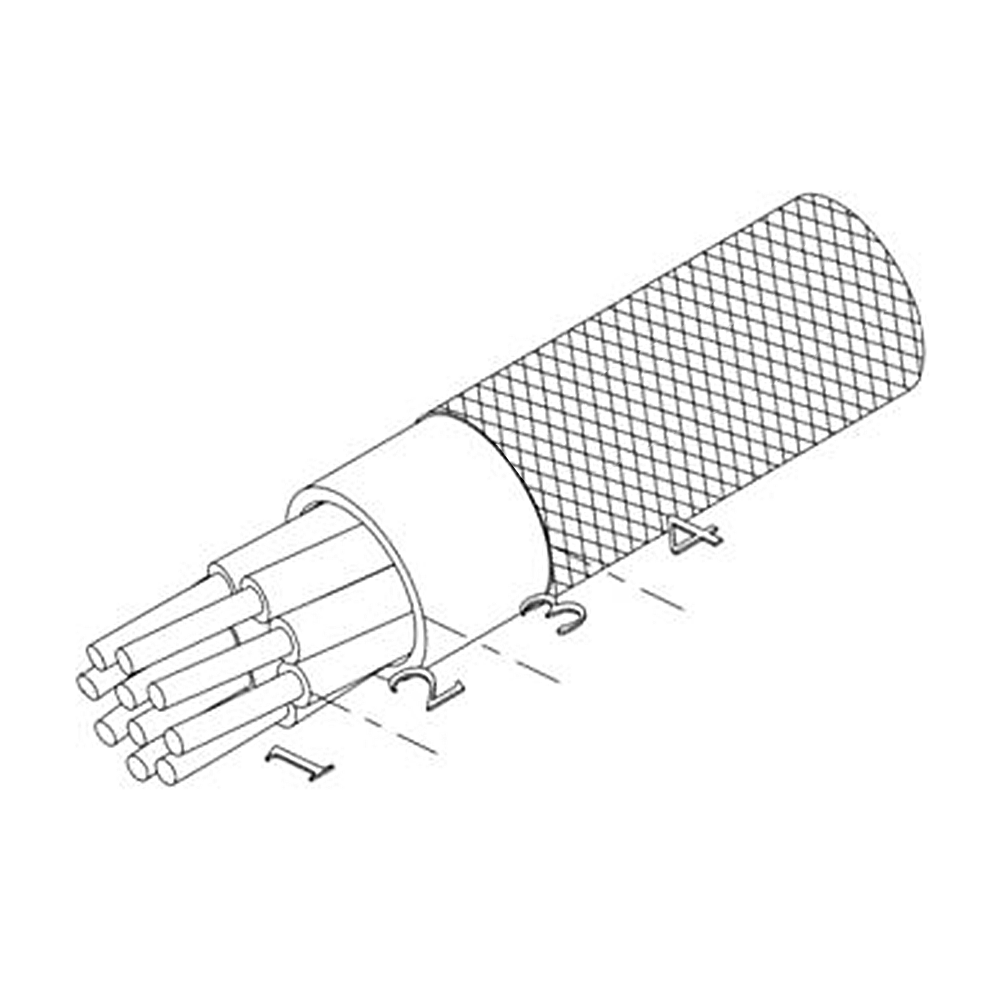

Конструкция кабеля КМТВТЭ (см. рисунок):

  1. Термоэлектродная проволока.
  2. ПВХ изоляция.
  3. ПВХ оболочка.
  4. Экран из медных луженых проволок.

В цепь термопары компенсационный кабель включается с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.

Обозначение промышленной термопары (НСХ)

Обозначение компенсационного провода

Термоэлектродная проволока

Количество жил в кабеле

Сечение провода, мм2

положительная (цвет маркировки)

отрицательная (цвет маркировки)

ТХА (К)

КМТВТЭ ХА

сплав хромель (фиолетовый)

сплав алюмель (белый)

Любое четное от 2 до 28

1

1,5

2,5

ТХА (К)

КМТВТЭ М

медь (красный)

сплав константан (коричневый)

Любое четное от 2 до 28

1

1,5

2,5

1+1,5 (поровну)

1+2,5 (поровну)

ТХК (L)

КМТВТЭ ХК

сплав хромель (фиолетовый)

сплав копель (желтый)

Любое четное от 2 до 28

1

1,5

2,5



Структура обозначения, пример заказа

К
М
Т
В
Т
Э
— Х
А
— 10 х 2,5

Количество жил / Сечение жилы, мм²

Алюмель-сплав отрицательной жилы

Хромель-сплав положительной жилы

Экран

Теплостойкий

Поливинилхлоридная изоляция и оболочка

Термоэлектродный

Монтажный

Кабель

Стандартный комплект поставки

  • Термоэлектродный теплостойкий кабель КМТВТЭ.
  • Этикетка.



Чтобы правильно подобрать термоэлектродный теплостойкий кабель КМТВТЭ, узнать стоимость кабеля КМТВТЭ, купить кабель КМТВТЭ, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
