КМТВ-нг-LS кабели термоэлектродные пониженной пожароопасности

Скачать PDF

Тип датчика температуры: ТХА, ТХК

Номинальная статическая характеристика: K, L

Маркировка взрывозащиты: Нет

Описание

Термоэлектродные компенсационные (удлинительные) кабели пониженной пожароопасности КМТВ-нг-LS предназначены для подключения термоэлектрических преобразователей (термопар) ко вторичным приборам (измерительным или/и регулирующим) с таким удалением от объекта контроля, которое обеспечит отсутствие влияния температуры окружающей среды на свободные концы термопреобразователя.

Кабели КМТВ-нг-LS могут применяться для одновременного измерения температуры во многих точках с подключением большого количества термопар (термопреобразователей) к групповым щитам измерительных приборов.

Кабель КМТВ-нг-LS может монтироваться в сухих и сырых помещениях, в кабельных лотках и трубах. Требует фиксированного монтажа.

Кабель КМТВ-нг-LS рассчитан на эксплуатацию при температуре окружающей среды от -40°С до +70°С и предельно допустимой влажности до 98% при температуре до +40°С.

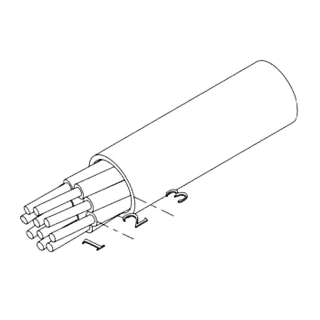

Конструкция кабеля КМТВ-нг-LS (см. рисунок):

  1. Термоэлектродная проволока.
  2. ПВХ изоляция.
  3. ПВХ оболочка.

В цепь термопары компенсационный кабель КМТВ-нг-LS подключается с соблюдением знака полярности. Жилы маркируются цветными нитями согласно таблице.

Обозначение промышленной

термопары / НСХ

Обозначение

компенсационного

провода

Термоэлектродный провод

Количество жил в кабеле

Сечение

провода,

мм2

Положительный

(цвет маркировки)

Отрицательный

(цвет маркировки)

ТХА (К)

КМТВ-нг-LS-ХА

Сплав хромель

(фиолетовый)

Сплав алюмель

(белый)

Любое четное от 2 до 28

1

1,5

2,5

ТХА (К)

КМТВ-нг-LS

Медь

(красный)

Сплав константан

(коричневый)

Любое четное от 2 до 28

1

1,5

2,5

1+1,5 (поровну)

1+2,5 (поровну)

ТХК (L)

КМТВ-нг-LS-ХК

Сплав хромель

(фиолетовый)

Сплав копель

(желтый)

Любое четное от 2 до 28

1

1,5

2,5



Структура обозначения, пример заказа

К
М
Т
В
нг-LS
- Х
А
- 10
х 2,5

Сечение жилы, мм2

Количество жил

Алюмель - сплав отрицательной жилы

Хромель - сплав положительной жилы

Пониженная пожароопасность, пониженная горючесть и пониженное дымовыделение

Поливинилхлоридная изоляция и оболочка

Термоэлектродный

Монтажный

Кабель

Стандартный комплект поставки

  • Кабель КМТВ-нг-LS
  • Этикетка
