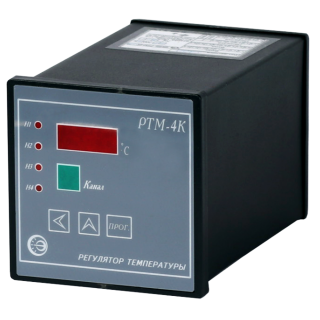

РТМ-4К регуляторы температуры четырехканальные

Скачать PDF

Тип датчика температуры: ТЖК, ТПП, ТПР, ТСМ, ТСП, ТХА, ТХК

Номинальная статическая характеристика: 50М, 50П, 100М, 100П, B, J, K, L, S

Диапазон измеряемых температур: +300...+999°C, -80...+200°C, -80...+800°C, -80...+850°C, -80...+999°C, 0...+999°C

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Регуляторы температуры РТМ-4К предназначены для измерения, индикации и регулирования температуры различных объектов, приборы оснащены четырьмя независимыми контактными группами реле: ~242 В, 3 А.

Тип регулирования - позиционный, на лицевой панели расположены кнопки для выбора режима работы и значений уставок. Данные измеряемой температуры и уставок (не одновременно) отображаются на трехразрядном знаковом индикаторе, также дополнительно отображается номер канала.

Регуляторы РТМ-4К изготавливаются по ТУ 4211-085-02566540-2007.

Технические характеристики

Тип датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J),
ТСМ 50М, 100М; α=0,00391ºC-1(W100=1,391),
ТСП 50П, 100П; α=0,00391ºC-1(W100 =1,391),
Унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В

Диапазоны измерения температуры:

 - ТХА(К)

-80…+999°С

 - ТХК(L)

-80…+800°С

 - ТПП(S)

0…+999°С

 - ТПР(B)

+300…+999°С

 - ТЖК(J)

-80…+700°С

 - ТСМ

-80…+200°С

- ТСП

-80…+850°С

- Унифицированный сигнал

Диапазон вводится пользователем

Вид индикации

Цифровая светодиодная,
3 разряда (высота цифр 10 мм)

Разрешающая способность индикации

1°С

Основная абсолютная погрешность, не более:

- Для ТХА(K)

±5°С

- Для ТХА(K), ТПП(S), ТПР(B), ТЖК(J)

±6°С

- Для ТСМ

±2°С

- Для ТСП

±3°С
Основная приведенная погрешность
для унифицированных сигналов
(0-5) мА, (4-20) мА, (0-10) В
0,25% от диапазона

Число каналов измерения

4

Число каналов регулирования

4

Закон регулирования

2-х позиционный

Уставки

4 независимых набора

Дискретность задания уставок

1°С

Логика работы выходных устройств

Прямой гистерезис ("нагрев")

Погрешность срабатывания выходных устройств, не более

1°С

Индикация замыкания контактов выходных устройств

4 светодиода

Сохранение в энергонезависимой памяти

Уставки и поправки

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96

IP54, IP20 (в зависимости от исполнения)

Материал корпуса

Металл

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Питание

~ 220 В; 50 Гц

Потребляемая мощность, не более

7 Вт

Габаритные размеры, не более

96х96х102 мм

Размер окна для установки в щите

91,5х91,5 мм

Масса, не более

0,7 кг



Структура  регулятора  температуры  РТМ-4К

Схемы подключения

Структура обозначения, пример заказа

РТМ-4К
2
1

Степень защиты: 0 - IP20; 1 - IP54

Датчик: 1 - ТХА(K); 2 - ТХК(L); 3 - ТПП(S); 4 - ТПР(B); 5 - ТСМ 50М; 6 - ТСМ 100М; 7 - ТСП 50П W100=1,3910; 8 - ТСП 50П, W100=1,3850; 9 - ТСП 100П, W100=1,3910; 10 - ТСП 100П, W100=1,3850; 11 - ТЖК(J); 12 - униф. 0-5мА; 13 - униф. 4-20мА; 14 - униф. 0-10В

Тип прибора

Стандартный комплект поставки

  • Регулятор температуры РТМ-4К.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
  • Комплект монтажных частей.
