РТ2М регуляторы температуры

Скачать PDF

Тип датчика температуры: ТЖК, ТПП, ТПР, ТСМ, ТСП, ТХА, ТХК

Номинальная статическая характеристика: 50М, 50П, 100М, 100П, B, J, K, L, S

Диапазон измеряемых температур: +300...+1800°C, -80...+200°C, -80...+700°C, -80...+800°C, -80...+850°C, -80...+1300°C, 0...+600°C

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Регуляторы температуры РТ2М предназначены для измерения, индикации и регулирования температуры различных объектов и процессов.

Особенности:

  • Тип регулирования - позиционный от двух независимых реле и транзисторного ключа.
  • Возможность применения внешних мощных твердотельных реле для управления нагревом объекта коммутацией силовой сети.
  • Сигнализация:
    • о выходе измеряемой температуры за границы диапазона;
    • состояния выходных коммутирующих элементов;
    • обрыва цепей датчика.
  • Сохранение данных после выключения питания, благодаря наличию внутренней энергонезависимой памяти.
  • Линеаризация сигналов от термопар в соответствии с НСХ преобразования.
  • Интерфейс RS-232 для связи с компьютером.
  • Наличие системы автоматического определения неисправностей.
  • Возможность измерения постоянного тока или напряжения.
  • Компенсация температуры холодных концов термопар.
  • Сторожевой таймер.

Регуляторы температуры РТ2М изготавливаются по ДДШ 2.821.145 ТУ.

Технические характеристики

Тип датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J),
ТСМ (50М, 100М; α=0,00391ºC-1),
ТСП (50П, 100П; α=0,00391ºC-1),
Унифицированный сигнал
(0-5) мА, (4-20) мА, (0-10) В

Диапазоны измерения температуры:

 - ТХА(К)

-80…+1300°С

 - ТХК(L)

-80…+800°С

 - ТПП(S)

0…+1600°С

- ТПР(B)

+300…+1800°С

- ТЖК(J)

-80…+700°С

 - ТСМ

-80…+200°С

- ТСП

-80…+850°С

- Унифицированный сигнал

-80…+2000 ед.

Разрешающая способность индикации:

- Для температур -80...+99,9°С

0,1°С

- Для температур +1000°С и выше

1°С

Основная абсолютная погрешность, не более:

- Для ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J)

±0,5°С

- Для ТСМ, ТСП

±0,25°С

- Для унифицированного сигнала

±0,25°С

Число каналов измерения

1

Число каналов регулирования

3

Закон регулирования

2-х, 3-х позиционный

Уставки

3 независимых набора

Дискретность задания уставок

Равна разрешающей способности индикации

Логика работы выходных устройств

Прямой гистерезис ("нагрев")

Погрешность срабатывания выходных устройств, не более

Не более разрешающей способности индикации

Индикация замыкания контактов выходных устройств

3 красных светодиода

Сохранение в энергонезависимой памяти

Текущие уставки и поправки

Связь с ЭВМ

RS-232

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96

IP20

Материал корпуса

Пластмасса

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха

0…+40°С

Питание

~ 220 В; 50 Гц

Потребляемая мощность, не более

7 Вт

Габаритные размеры, не более

48х96х145 мм

Размер окна для установки в щите

45,5x93 мм

Масса, не более

0,65 кг

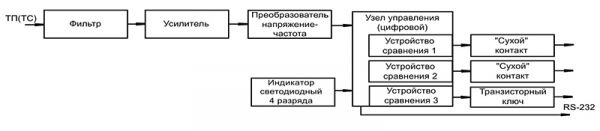

Структура  регулятора  температуры  РТ2М

Схемы подключения

Структура обозначения, пример заказа

РТ2М
1
1

Наличие интерфейса RS232: 1 - есть; 0 - нет

Датчик: 1 - ТХА(K); 2 - ТХК(L); 3 - ТПП(S); 4 - ТПР(B); 5 - ТСМ 50М; 6 - ТСМ 100М; 7 - ТСП 50П, W100=1,3910; 8 - ТСП 50П, W100=1,3850; 9 - ТСП 100П, W100=1,3910; 10 - ТСП 100П, W100=1,3850; 11 - ТЖК(J); 12 - униф. 0-5мА; 13 - униф. 4-20мА; 14-униф. 0-10В

Тип прибора

Стандартный комплект поставки

  • Регулятор температуры РТ2М.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
  • Устройство компенсации УК (для РТ2М, работающего с термопарами ТХА, ТХК, ТПП, ТЖК).
  • Комплект монтажных частей.
  • Соединитель 2ЕDGK- 5,08-02P-1-4.
  • Соединитель 2ЕDGK- 5,08-04P-1-4.
  • Соединитель 2ЕDGK- 5,08-06P-1-4.
  • Программное обеспечение (для РТ2М с интерфейсом RS232).
  • Кабель интерфейсный ДДШ6.644.079 (для РТ2М с интерфейсом RS232).

Дополнительная комплектация, опции

  • Твердотельные реле D2425 (~ 242 В, 17,5 А), D2450 (~ 242 В, 35 А), 5П19ТМ1-10-6 (~ 242 В, 10 А), 5П19ТМ1-60-6 (~ 242 В, 30 А) для коммутации с высокой скоростью мощных нагрузок при малых помехах (могут подключаться к выходному транзисторному ключу).
