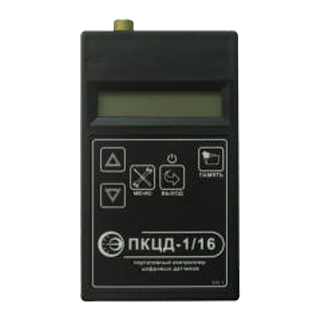

ПКЦД-1/16 контроллер цифровых датчиков температуры портативный

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Портативный контроллер цифровых датчиков ПКЦД-1/16 предназначен для считывания результатов с цифровых датчиков температуры при проведении измерений распределения температуры грунта и протяженных объектов, таких как трубопроводы.

Области применения:

  • Нефтепроводы.
  • Машиностроение.
  • Строительство.
  • Энергетика.

Особенности:

  • До 16 датчиков могут быть объединены в сеть посредством трехпроводного кабеля.
  • При подключении к сети контроллер автоматически производит поиск датчиков температуры, сортирует их по расстоянию, а также считывает номер линии.
  • Контроллер ПКЦД-1/16 опрашивает датчики с интервалом от 5 до 60 секунд и выводит результаты измерения на дисплей.
  • При подключении к компьютеру результаты измерения всех датчиков отображаются на графике и могут сохраняться на жесткий диск. Пользователь при необходимости также может сохранить результаты во внутренней энергонезависимой памяти контроллера (0,5 кБ).
  • ПКЦД-1/16 выпускается по МКсН.405544.006 ТУ.

Технические характеристики

Напряжение питания постоянного тока

9 В (7...11 В)

Средний ток потребления при максимальном количестве подключенных датчиков и выключенной подсветке дисплея, не более

5 мА

Время поиска подключенных датчиков, не более

3 с

Время сохранения результатов измерения в памяти контроллера, не более

3 с

Время считывания результатов измерений:

-     первого, не более

-     последующего (настраивается пользователем)



6 с

от 5 до 60 с

Количество одновременно подключаемых датчиков

от 1 до 16

Длина линии связи (расстояние от контролера до последнего датчика), не более

25 м

Электрическая емкость линии связи, не более

5000 пФ

Вид индикации

ЖКИ с подсветкой,
10 разрядов

Разрешающая способность индикации

0,01°C

Связь с ПК

Интерфейс
RS-232

Устойчивость к вибрации по ГОСТ Р52931-2008 (группа исполнения)

N2

Степень защиты от пыли и воды по ГОСТ 14254

IP32

Температура воздуха при долговременной эксплуатации

-20…+50°C

Температура воздуха при кратковременной эксплуатации

-50…+50°C

Относительная влажность воздуха

10…85%

Габаритные размеры контроллера, не более

131,5x73x28 мм

Масса контроллера, не более

0,2 кг

Средняя наработка до отказа

35000 ч

Средний срок службы

7 лет

Стандартный комплект поставки

  • Контроллер цифровых датчиков портативный ПКЦД-1/16.
  • Руководство по эксплуатации.
  • Паспорт.
  • Методика поверки.
  • Кабель ДДШ6.644.090.
  • Программное обеспечение "Viper".
  • Аккумулятор 6F 22.
  • Переходник МКСН.434641.033.

Дополнительная комплектация, опции
