МИТ-12 измерители температуры стационарные многоканальные

Скачать PDF

Тип датчика температуры: ТПП, ТПР, ТСМ, ТСП, ТХА, ТХК

Номинальная статическая характеристика: B, K, L, S

Диапазон измеряемых температур: +300...+1820°C, -99,9...+200°C, -99,9...+800°C, -99,9...+850°C, -99,9...+1372°C, 0...+1768°C

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

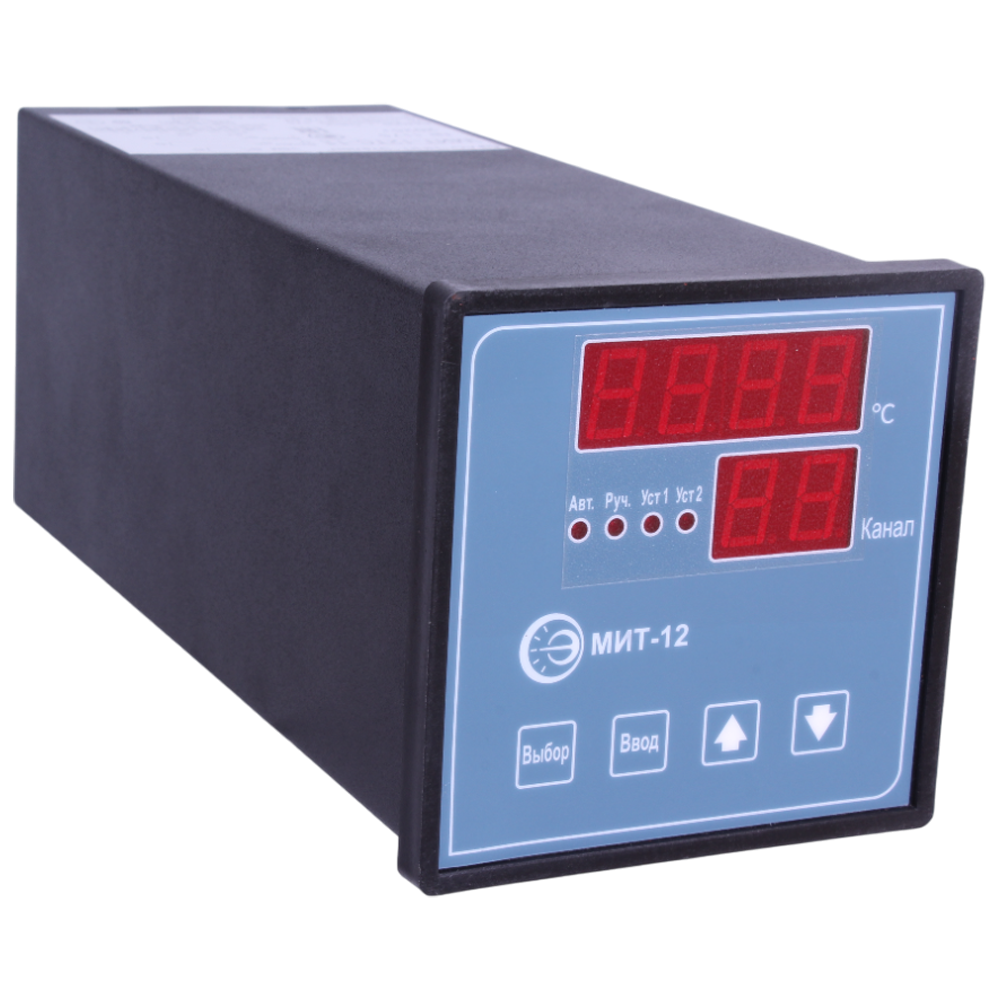

Многоканальные приборы щитового исполнения МИТ-12 предназначены для проведения высокоточных измерений температуры при помощи термопреобразователей сопротивления по ГОСТ Р 8.625-2006 или термоэлектрических преобразователей по ГОСТ Р 8.585-2001 по 12-ти каналам. Исполнение МИТ-12 с интерфейсом RS-485 предназначено для создания СИТ (системы измерения температуры).

Особенности:

  • Переключение каналов осуществляется автоматически или вручную с клавиатуры приборов или с компьютера.
  • Время работы с каждым каналом до переключения на следующий канал (при работе в режиме автоматического переключения каналов) - от 1 до 8 секунд, выбирается пользователем.
  • Приборы имеют две независимые "уставки", значения которых определяются для всех каналов сразу.
  • Приборы, в зависимости от исполнения, имеют следующие обозначения: МИТ-12ТС - для работы с ТС (термометрами сопротивления); МИТ-12ТП - для работы с ТП (термопарами).
  • Выбор режима работы, типа датчика, скорости переключения каналов, а также значений "уставок" осуществляется при помощи 4-х кнопочной клавиатуры прибора или с компьютера (для МИТ-12ТП имеется возможность выбора включения/отключения внешнего компенсатора ЭДС холодных концов термопар).
  • Возможность сохранения параметров настройки после выключения питания.
  • Обмен данными с ЭВМ по интерфейсу RS-485 (при работе прибора в составе "Системы измерения температуры СИТ") или RS-232, при этом возможно управление приборами при помощи ЭВМ.
  • Полностью исключено влияние каналов друг на друга за счет применения в качестве коммутирующих элементов контактов миниатюрных электромагнитных реле.

Технические характеристики

Диапазон измеряемых температур

По типу датчика

Вид индикации

Цифровая светодиодная;
4 разряда - измеряемая температура;
2 разряда - номер канала

Связь с ЭВМ

RS-232;
RS-485

Возможности программного обеспечения, поставляемого в комплекте с прибором

Настройка всех параметров при помощи ЭВМ, получение информации об измеренной температуре, сохранение ее в удобном для дальнейшей обработки виде, в том числе стандартны­ми средствами (MS-Excel, MS-Word)

Среда функционирования программного обеспечения

Windows 95, 98, 2000, ХР, 7, 8, 10

Система автоматического определения неисправностей

Есть

Степень защиты по ГОСТ 14254-96

IP40

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха

0…+40°С

Питание

-220 В, 50 Гц

Ток потребления, не более

46 мА

Габаритные размеры, не более

96x96x240 мм

Масса, не более

1,5 кг

Структура обозначения, пример заказа

МИТ-12
ТС
1
1

Наличие реле сигнализации: 1-в наличии; "без обозначения"-отсутствует

Тип интерфейса: 1-RS-232; 2-RS-485

Тип датчика: ТС-для работы с термометрами сопротивления; ТП-для работы с термопарами

Тип прибора

Варианты исполнений

Характеристики

МИТ-12ТП

МИТ-12ТС

Типы датчиков* и диапазон измеряемых температур

ТХА(К), -99,9…+1372°С;
TXK(L), -99,9…+800°С;
ТПП(S), 0…+1768°С;
ТПР(В), +300…+1820°С



ТСП 50П, 100П
α= 0,00385°C-1 (W100 =1,3850),
α= 0,00391°C-1 (W100 =1,3910),
 -99,9…+850°С;

ТСМ 50М, 100М
 α= 0,00428°C-1 (W100 =1,4280),
 -99,9…+200°С

Подключение датчика

Через внешний компенсатор ЭДС холодных концов термопар

4-проводное включение, подключение через внешнюю пла­ту клеммных соединителей

Разрешающая способность индикации:

- При температурах менее 1000°С

0,1°С

0,1°С

- При температурах не менее 1000°С и выше

1°С

-

Основная погрешность,  не более:

- Для ТХА(К)**, TXK(L)**

±1,0°С в диапазоне от -99,9 до 999, 9°С;
±2,0 в диапазоне от 1000 до 1372°С

-

- Для ТПП(Б)**

±2,0°С

-

- Для ТПР(В)**

±3,0°С

-

- Для ТСП, ТСМ

-

±0,5°С

* Конкретный тип датчика переключается с клавиатуры для всех каналов одновременно.
** Погрешность нормируется с учетом погрешности внешнего компенсатора температуры холодных концов


Схемы подключения

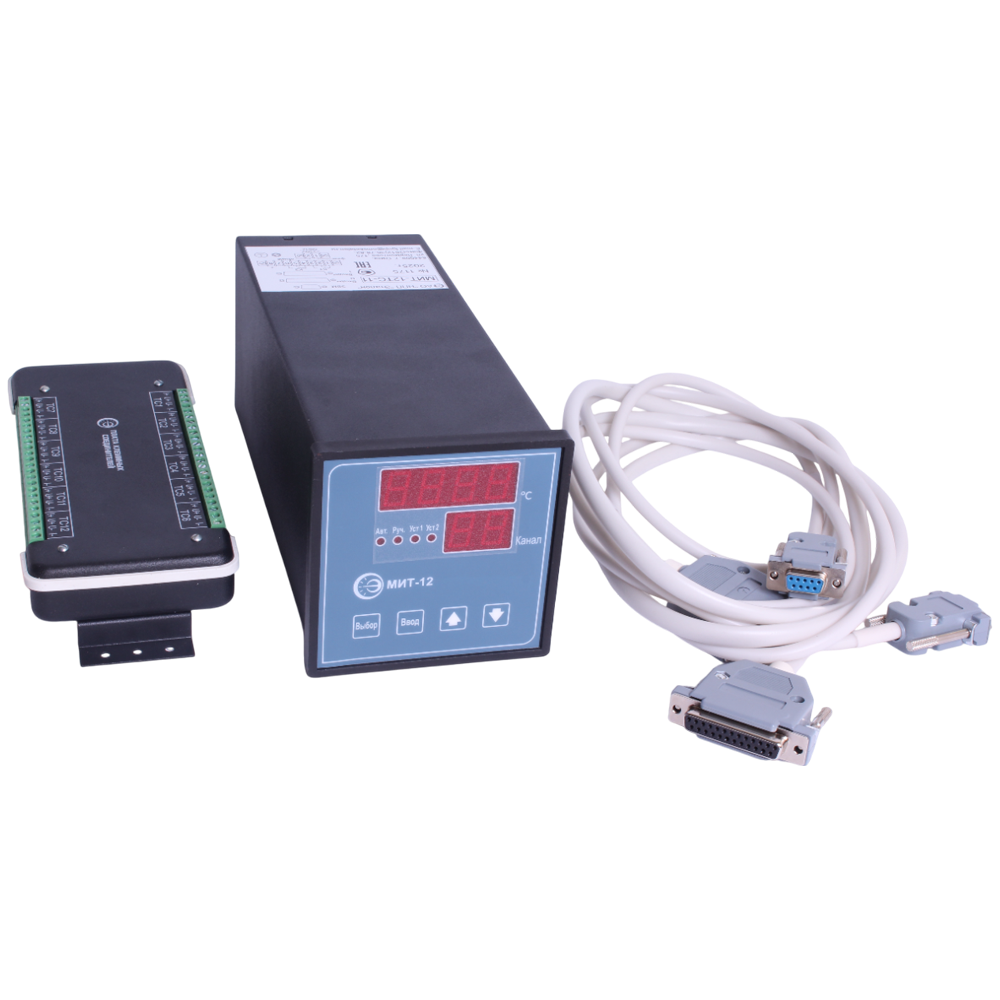

Стандартный комплект поставки

  • Многоканальный измеритель температуры МИТ-12.
  • Устройство компенсации УК-2-1 (для МИТ-12ТП).

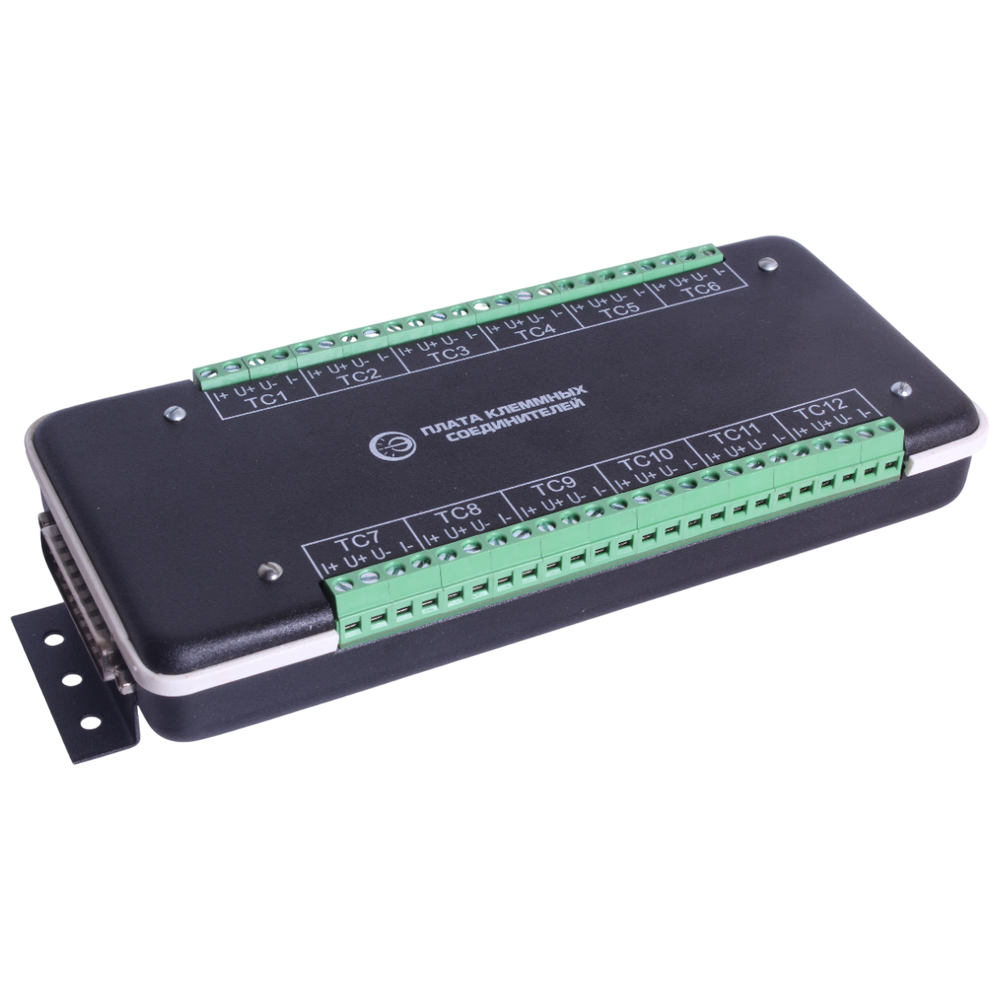

  • Плата клеммных соединителей (для МИТ-12ТС).
  • Преобразователь интерфейса RS-232/RS-485 ДДШ2.206.006 (для МИТ-12 с интерфейсом RS-485).
  • Адаптер интерфейса RS-485 ДДШ2.206.009-01 (для МИТ-12 с интерфейсом RS-485).
  • Кабели соединительные.
  • Кабель ДДШ 6.644.079 L= 2 м. для связи с компьютером (для МИТ-12 с интерфейсом RS-232)*.
  • Программное обеспечение (для МИТ-12 с интерфейсом RS-232).
  • Руководство по эксплуатации.

* По отдельной заявке кабель может быть выполнен длиной до 15 метров.

Дополнительная комплектация, опции

  • Адаптер интерфейса RS-485 ДДШ2.206.009 (для МИТ-12 с интерфейсом RS-485).
