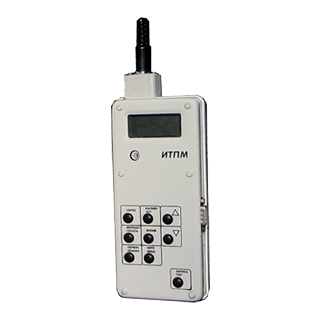

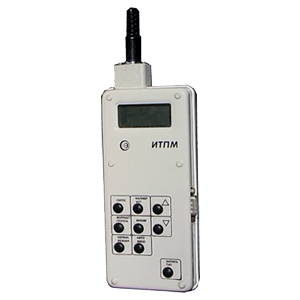

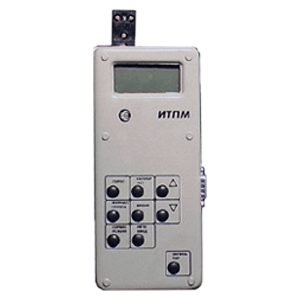

ИТПМ-1П, ИТПМ-2П измерители температуры портативные

Скачать PDF

Тип датчика температуры: ТСМ, ТСП, ТХА, ТХК

Номинальная статическая характеристика: 50М, 50П, 100М, 100П, K, L

Диапазон измеряемых температур: -50...+800°C, -50...+1300°C, -100...+200°C, -100...+850°C, -100...+1000°C

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Портативные микропроцессорные измерители ИТПМ предназначены для проведения высокоточных измерений температуры с возможностью сохранения измеренных значений во внутренней памяти и передачи их в ЭВМ.

Особенности:

  • Высокая точность и большой диапазон измерения температуры.
  • Возможность для приборов с каналами типа ТС работать с шестью различными термопреобразователями сопротивления по каждому такому каналу.
  • Возможность изменения режима индикации для двухканальных приборов.
  • Наличие специальных холодоустойчивых исполнений для работы при температуре окружающего воздуха до -30°С.
  • Металлический корпус с элементами пыле- и влагозащиты, что позволяет использовать прибор в тяжелых условиях эксплуатации.
  • Наличие системы автоматического определения неисправностей.
  • Низкое энергопотребление и широко доступные элементы питания типоразмера АА, могут применяться как обычные батарейки, так и аккумуляторы.
  • Наличие внутренней энергонезависимой памяти, позволяющей сохранять данные после выключения питания прибора.
  • Относительно большой объем внутренней энергонезависимой памяти:
    • 1300 результатов измерений для двухканальных приборов;
    • 2800 результатов измерений для одноканальных приборов.
  • Возможность фиксации времени, даты, места проведения (номера в серии измерений) каждого измерения.
  • Возможность просмотра содержимого внутренней энергонезависимой памяти на индикаторе прибора.
  • Специальное программное обеспечение, которое устанавливается на ЭВМ, позволяет управлять прибором при помощи ЭВМ и обеспечивает большой набор сервисных функций.
  • Возможность передачи данных от ИТПМ в ЭВМ в реальном времени, непосредственно в процессе измерения, с частотой два раза в секунду. Данная функция позволяет производить при помощи ИТПМ различные исследования изменяющихся во времени процессов, связанных с изменением температуры.
  • Внутренние электронные часы обеспечивают отсчет текущего времени (год, день, месяц, час, минута, секунда), возможность просмотра текущего времени (час, минута) на индикаторе прибора; установка времени с клавиатуры прибора или при помощи ЭВМ.

Диапазон температур, измеряемых датчиками:

  • ТХА(К): -50...+1300°С
  • ТХК(L): -50...+800°С
  • ТСМ: -100...+200°С
  • ТСП (W100=1,3910): -100...+1000°С
  • ТСП (W100=1,3850): -100...+850°С

Сравнительные характеристики ИТП и ИТПМ

Характеристики

ИТП

ИТПМ

Тип датчика

Любой тип термопарного датчика и термопреобразователя сопротивления по желанию заказчика с возможностью совместной калибровки прибора с конкретным датчиком для снижения погрешности измерения

ТХА(К), ТХК(L),
ТС (ТСП-50П, 100П;
 ТСМ-50М, 100М) -
переключение конкретного типа датчика с клавиатуры,
при наличии 2-х каналов типа ТС переключение типа датчика по каждому каналу осуществляется независимо (в соответствии с исполнением)

Возможность работы с различными типами датчиков по различным каналам для 2-х канальных приборов

-

Для модификаций с датчиками типа ТС и ТС, ТХА и ТХК
по различным каналам

Диапазон измерения температуры

Ограниченный поддиапазон в пределах всего диапазона измерения датчика

Практически весь диапазон измерения датчика:
-50…+1300 для ТХА;
 -50…+800 для ТХК;
 -100…+850 для ТСП; (W100=1,3850);
-100…+1000 для ТСП (W100=1,3910);
 -100…+200 для ТСМ

Число измерительных каналов

1; 2 (в зависимости от модификации)

1; 2
(в зависимости от модификации)

Вид индикации

ЖКИ; 3, 5 разряда

ЖКИ; 4, 5 разряда

Индикация температуры двух каналов поочередно (для 2-х канальных приборов)

-

+

Разрешающая способность индикации, °С

0,1; 1 (в зависимости от модификации)

0,1

Основная погрешность*, в % от диапазона измерения прибора

±(0,5…1,5)
(в зависимости от типа датчика и конкретного диапазона измерения)

±(0,1…0,2);
(±0,5…±1,0°С);
в зависимости от типа датчика

Измерение разности температур (для 2-х канальных приборов)

-

+

Основная погрешность измерения разности температур (для 2-х канальных приборов) в % от диапазона измерения прибора

-

±0,1…±0,3;
 (±0,7…±1,4°С)
в зависимости от типа датчика

Связь с компьютером

-

RS-232

Внутренние электронные часы

-

+

Внутренняя энергонезависимая память

-

2800 значений для одноканальных приборов,

1300 значений для двухканальных приборов

Температура окружающего воздуха, °С

-10…+40

0…+40 (обычное исполнение);
-30…+50 (холодоустойчивое исполнение)

Питание

9 В (1 элемент «Крона»)

9 В (6 элементов типа АА)

Ток потребления, мА, не более

10

8

* Погрешность приборов с  термопарными датчиками нормируется с учетом погрешности встроенного компенсатора температуры холодных концов.

Структура обозначения, пример заказа

ИТПМ
ТХК
Х

Температура окружающего воздуха: Х-холодоустойчивое исполнение (-30…+50°С); без обозначения-обычное исполнение (0…+40°С)

Тип используемых датчиков: ТХА-ТХА(К); ТХК-ТХК(L); ТХА/ТХК-канал А-ТХА(К), канал Б-ТХК(L); ТС-термометр сопротивления (ТСП, ТСМ)

Число измерительных каналов и наличие внутренней памяти: 1П-1 канал, с внутренней памятью; 2П- 2 канала, с внутренней памятью

Тип прибора

Варианты исполнений

Характеристики

Измерители температуры портативные микропроцессорные

ИТПМ-
1П-ТХА

ИТПМ-
1П-ТХК

ИТПМ-
1П-ТС

ИТПМ-
2П-ТХА

ИТПМ-
2П-ТХК

ИТПМ-
2П-ТХА/ТХК

ИТПМ-
2П-ТС

Количество каналов измерения

1 ("А")

2 ("А", "Б")

Тип датчика канала "А"

ТХА(К)

ТХК(L)

ТСП, ТСМ*

ТХА(К)

ТХК(L)

ТХА(К)

ТСП, ТСМ*

Тип датчика канала "Б"

-

ТХА(К)

ТХК(L)

ТХК(L)

ТСП, ТСМ*

Переключение типа датчика

-

Есть

-

Есть, независимо для каждого канала

Тип разъёма для подключения датчиков

Совместим со стандартным миниатюрным соединителем фирмы «Omega» (США)

Соединитель ОНЦ-ВГ-4-5/16 (4-х проводное включение)

Совместим со стандартным миниатюрным соединителем фирмы «Omega» (США)

Соединитель ОНЦ-ВГ-4-5/16 (4-х проводное включение)

Вид индикации

ЖКИ; 4,5 разряда

Разрешающая способность

0,1°С

Режим индикации двухканальных приборов (значения, выводимые при изменении на индикатор)

-

 - Значение температуры одного из каналов

 - Разность температур

 - Значения температуры каждого из 2-х каналов поочередно, устанавливается с клавиатуры или при  помощи ЭВМ

Основная погрешность, не более:

- для ТХА(K)**, ТХК(L)**, ТСП

±1°С

- для ТСМ

-

±0,5°С

-

±0,5°С

Основная погрешность при измерении разности температур, не более:

- для ТХА(K), ТХК(L)**

-

±1,4°С

-

- для разности двух датчиков ТСМ

-

±0,7°С

- для разности двух датчиков ТСП

-

±1,4°С

- для разности датчиков ТСП и ТСМ

-

±1,1°С

Время измерения, с

0,5

Объем энергонезависимой памяти, записей

2800

1300

Связь с компьютером

RS-232C

Степень защиты от пыли и воды (ГОСТ14254-96)

IP40, введены элементы пыле- и влагозащиты

Материал корпуса

Металл

Температура окружающего воздуха

0...+40°C; -30...+50°C, в зависимости от исполнения

Питание

9 В (6 элементов АА)

Ток потребления, не более (время работы одного комплекта элементов питания)

8 мА (100...400 ч)

Индикация разряда элементов питания

Есть

Габаритные размеры, не более

185х90х40 мм

205х90х40 мм

185х90х40 мм

205х90х40 мм

Масса, не более

0,5 кг

* ТСМ (50М, 100М; W100=1,4280), ТСП (50П, 100П; W100=1,3850, W100=1,3910)
** Погрешность нормируется с учетом погрешности встроенного компенсатора температуры холодных концов термопар

Стандартный комплект поставки

  • ИТПМ-1П или ИТПМ-2П измеритель температуры портативный.
  • Вилки для подключения термопреобразователей (1 шт. на каждый канал).
  • Вилки-замыкатели (1 шт. на каждый канал).
  • Кабель для связи с компьютером.
  • Программное обеспечение.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.

Дополнительная комплектация, опции

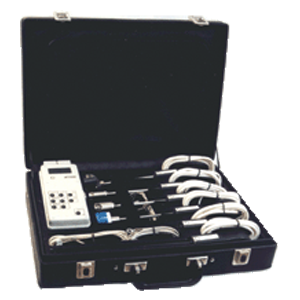

  • ИТПМ с комплектом датчиков в чемодане (комплектность поставки и количество датчиков в чемодане определяется по выбору заказчика).
  • Датчики температуры.
  • Теплоотражающий экран.
  • Элементы питания.
