ТСПУ-9418 термопреобразователи с унифицированным выходным сигналом взрывозащищенные

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 100П

Диапазон измеряемых температур: -200...+600°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Сыпучие среды

Маркировка взрывозащиты: 1ExdIICT4

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры с унифицированным выходным сигналом взрывозащищенные ТСПУ-9418 используются для измерения температурных показателей жидких, газообразных и сыпучих веществ и преобразования их в унифицированный выходной сигнал.

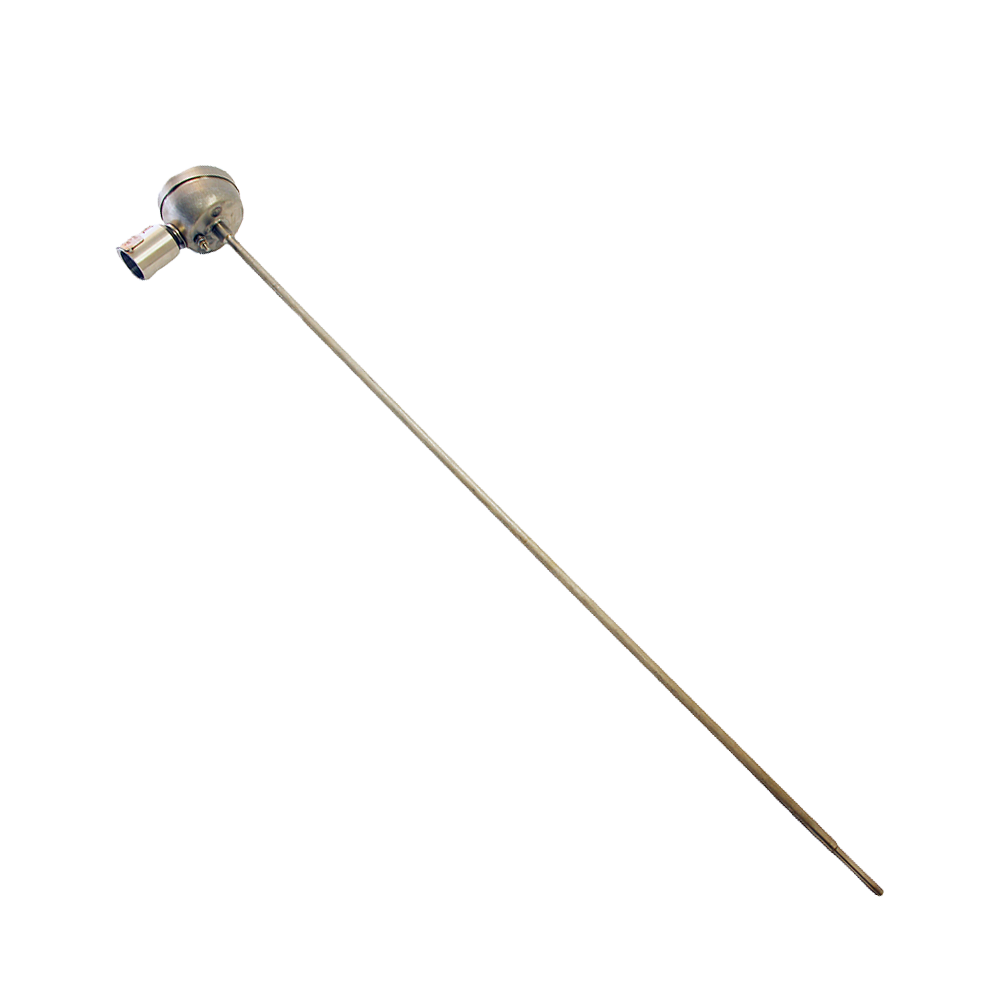

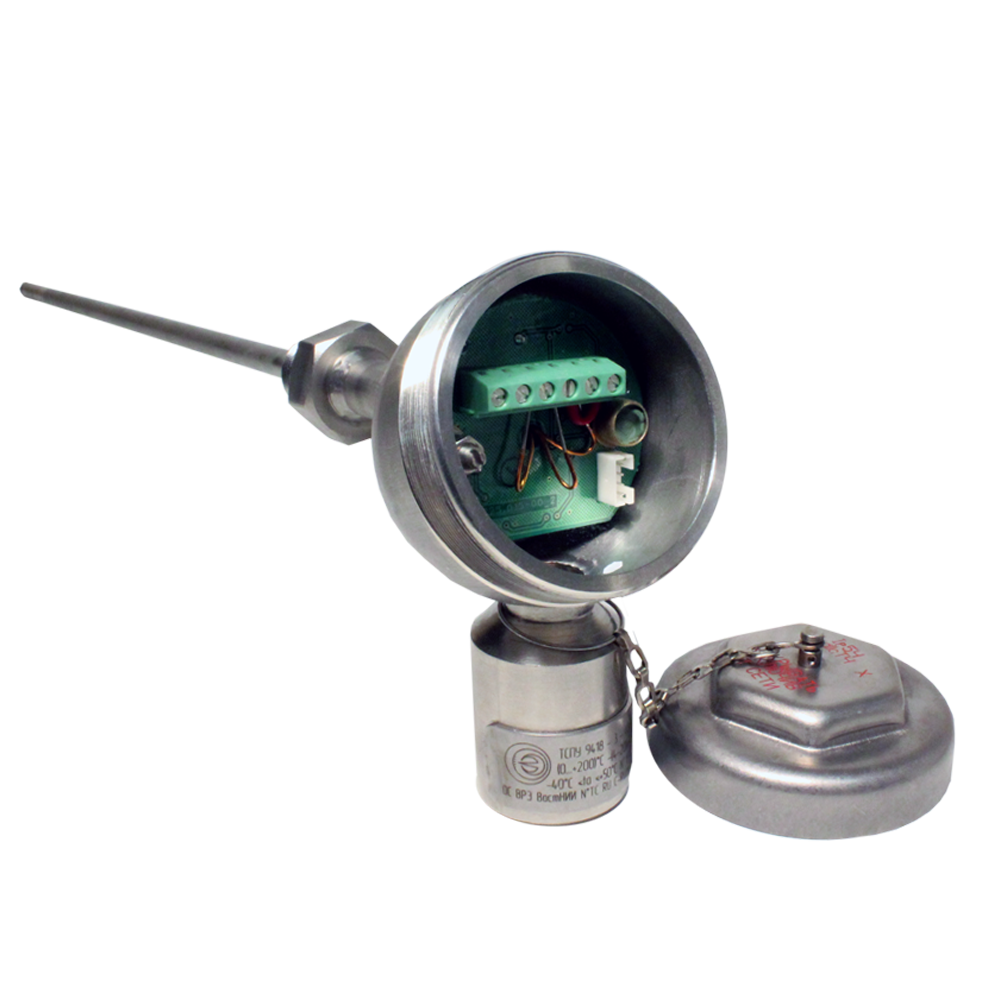

Термопреобразователи ТСПУ-9418 состоят из первичного термопреобразователя, соединенного с расположенным в головке нормирующим преобразователем с выходным унифицированным сигналом (4-20 мА или 0-5 мА).

Термопреобразователи с унифицированным выходным сигналом ТСПУ-9418 выполнены во взрывозащищенном исполнении (маркировка взрывозащиты 1ExdIICT4 Х) и могут применяться в соответствии с гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99. Такими взрывоопасными зонами являются места, в атмосфере которых имеется аммиак, азотоводородная смесь, углекислый газ, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.

Датчики температуры ТСПУ-9418 кратковременно, до 4 ч, допускаются к эксплуатации при концентрации примеси H2S до 100 мг/м3 или SO2 до 200 мг/м3 модели термопреобразователей с коррозионностойкой защитной арматурой могут использоваться в агрессивной рабочей среде, содержащей до 25% H2S и SO2.

  • Питание термопреобразователя ТСПУ-9814 осуществляется от источника постоянного тока (блок питания), 24 В, потребляемая мощность 0,9 Вт.
  • Номинальное значение W100: 1,3910.
  • Условия эксплуатации головки:
    • Температура окружающего воздуха: - 40...+50°C.
    • Относительная влажность: 98% при темп. + 35°C.
  • Способы крепления:
    • Рис. 1, 2: передвижной штуцер соответствующего внутреннего диаметра, например, М20х1,5 ДДШ4.473.002-04 с внутренним диаметром 8,5 мм. Передвижной штуцер поставляется при наличии на него отдельного заказа.
    • Рис. 3, 4: неподвижный штуцер М20х1,5.
    • Рис. 5, 6: подвижный штуцер М20х1,5.

Технические характеристики

Показатель тепловой инерции 8 с (рис. 2, 4, 6)
20 с (рис. 1, 3, 5)
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 1,0 МПа (рис. 1, 2)
32 МПа (рис. 3, 4)
16 МПа (рис. 5, 6)
Средняя наработка до отказа при номинальных температурах 50000 ч
Материал корпуса Сталь 12Х18Н10Т, сталь 10Х17Н13М2Т (защитная арматура)
Унифицированный выходной сигнал 0-5 мА, 4-20 мА
Устойчивость к вибрации N4
Длина монтажной части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Присоединение к процессу Штуцер неподвижный M20×1,5, Штуцер подвижный M20×1,5
Климатическое исполнение (диапазон рабочих температур) Т3, У3
Исполнение по степени защиты IP54
Вес 0,60...1,12 кг

Структура обозначения, пример заказа

ТСПУ
9418
2
800
-
0...+50°C
0-5 мА
1,0%
00

Комплект монтажных частей (заказывается отдельно):
00 - для трубного монтажа электрической соединительной линии
01 - для бронированного кабеля

Величина приведенной погрешности

Выходной унифицированный сигнал: 4-20 мА или 0-5 мА

Диапазон измеряемых температур

Материал защитной арматуры (если 12Х18Н10Т - не указывается)

Длина монтажной части (см. Варианты исполнений)

Номер конструктивного исполнения датчика температуры, определяющий номер рисунка (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное
исполнение*

Длина L, мм

Материал защитной арматуры

Масса, кг, не более

ТСПУ-9418-00**

60

Сталь
12Х18Н10Т

0,60

ТСПУ-9418-01

80

ТСПУ-9418-02

100

ТСПУ-9418-03

120

ТСПУ-9418-04

160

ТСПУ-9418-05

200

0,66

ТСПУ-9418-06

250

ТСПУ-9418-07

320

ТСПУ-9418-08

400

0,72

ТСПУ-9418-09

500

ТСПУ-9418-10

630

0,79

ТСПУ-9418-11

800

ТСПУ-9418-12

1000

0,87

ТСПУ-9418-13

1250

ТСПУ-9418-14

1600

0,96

ТСПУ-9418-15

2000

1,12

ТСПУ-9418-16

60

Коррозионностойкое исполнение, сталь 10Х17Н13М2Т

0,60

ТСПУ-9418-17

80

ТСПУ-9418-18

100

ТСПУ-9418-19

120

ТСПУ-9418-20

160

ТСПУ-9418-21

200

0,66

ТСПУ-9418-22

250

ТСПУ-9418-23

320

ТСПУ-9418-24

400

0,72

ТСПУ-9418-25

500

ТСПУ-9418-26

630

0,79

ТСПУ-9418-27

800

ТСПУ-9418-28

1000

0,87

ТСПУ-9418-29

1250

ТСПУ-9418-30

1600

0,96

ТСПУ-9418-31

2000

1,12

* Обозначение конструктивного исполнения может указываться сокращенно, без последнего фрагмента.
** Конструктивное исполнение "-00" с длиной L = 60 мм для рис. 4  - не изготавливается.



Тип

НСХ датчика

Диапазон измеряемых температур, °С

Основная приведенная погрешность, % от диап.

ТСПУ-9418

100П

-200...+50

1,0

-100...+50

1,0

-50...+50

0,5

-25...+25

1,0

0...+50

1,0

0...+100

0,5

0...+200

0,5

+150...+200

1,0

+200...+300

1,0

+200...+400

0,5

+400...+600

1,0



Конструктивные исполнения (выбираются в соответствии с рисунком)

Без штуцера

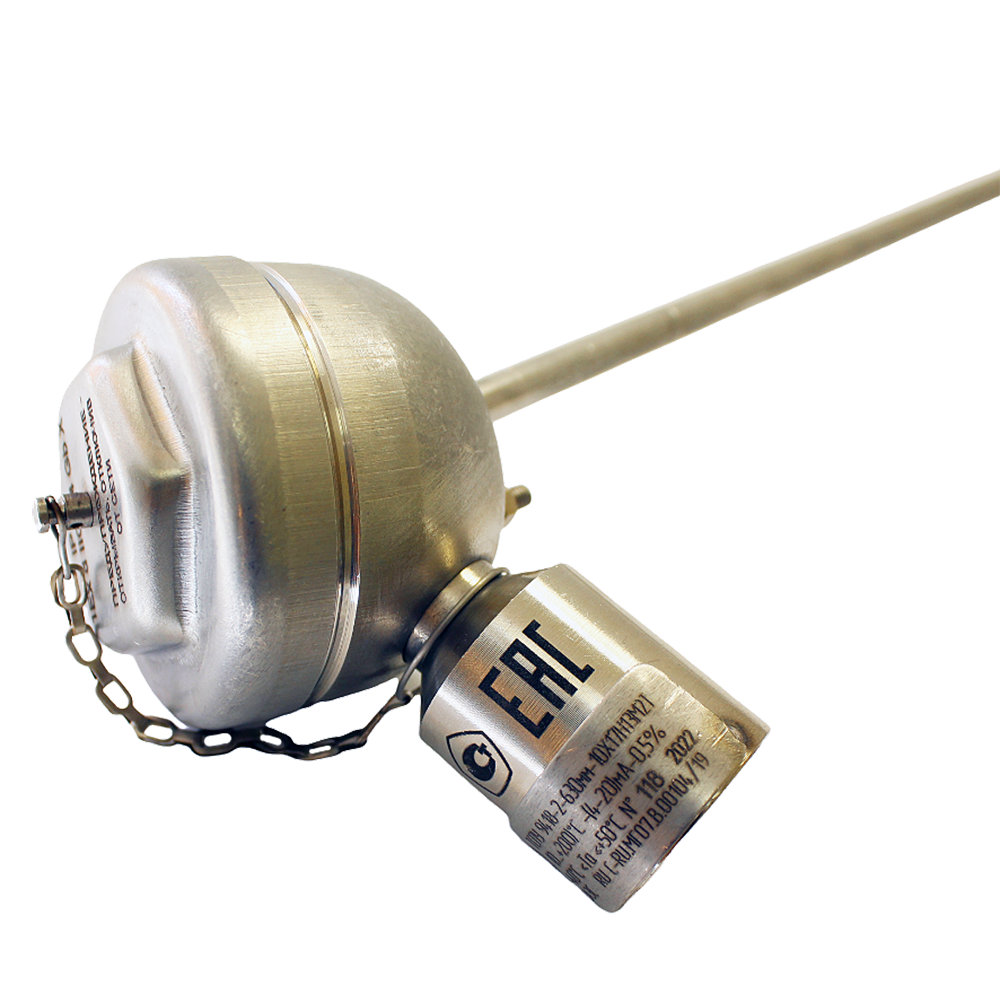

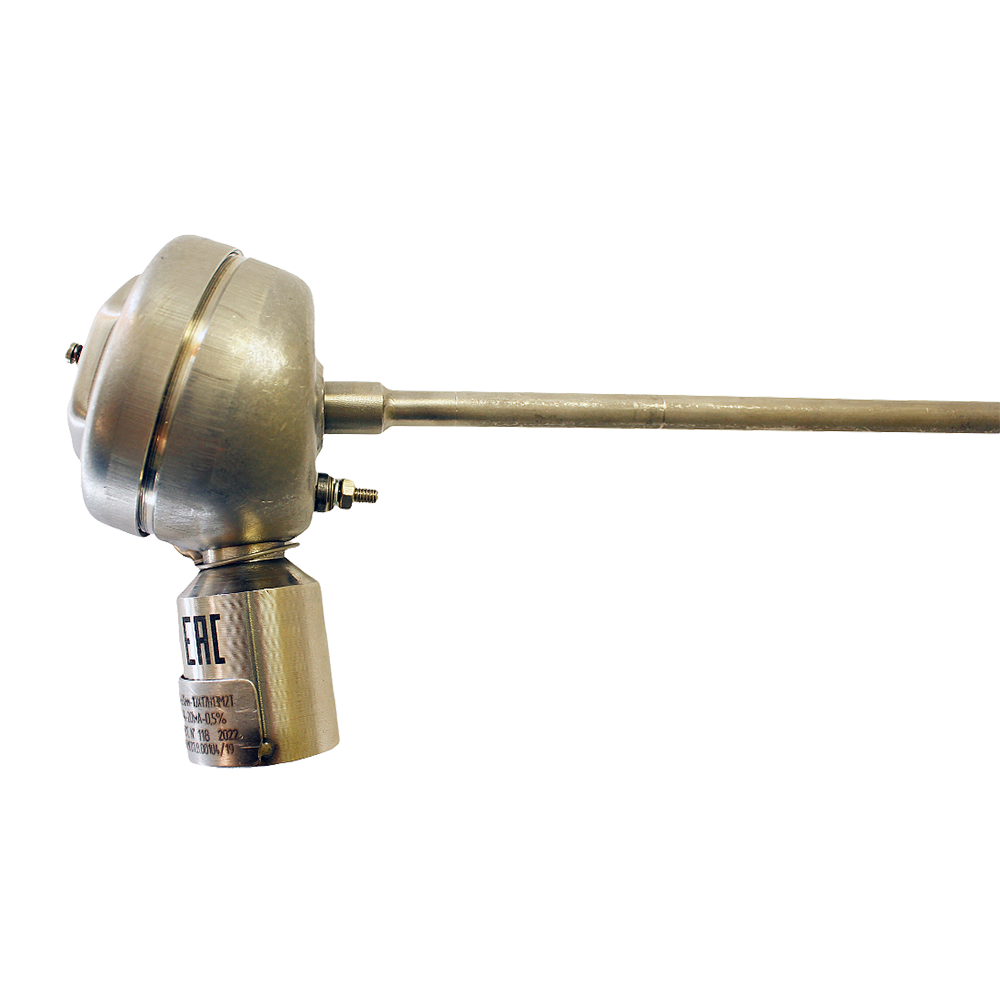

Без штуцера с утонением

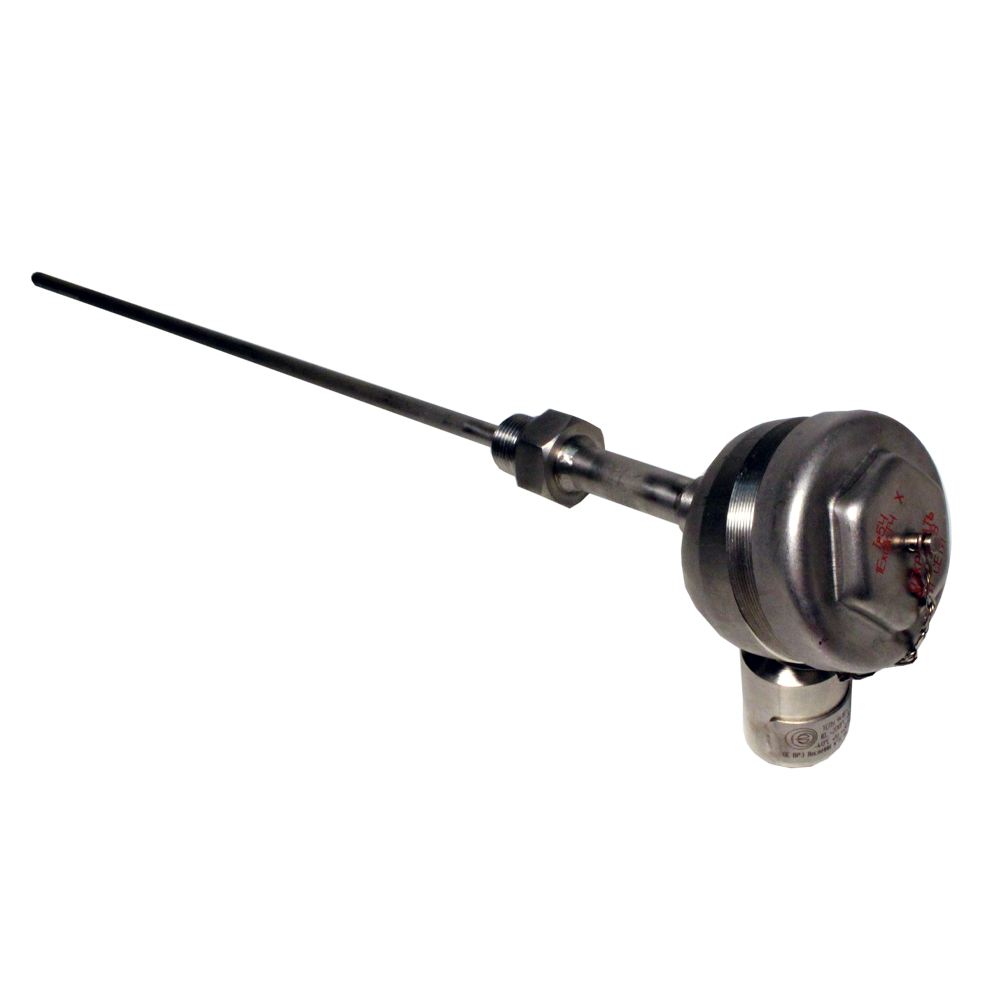

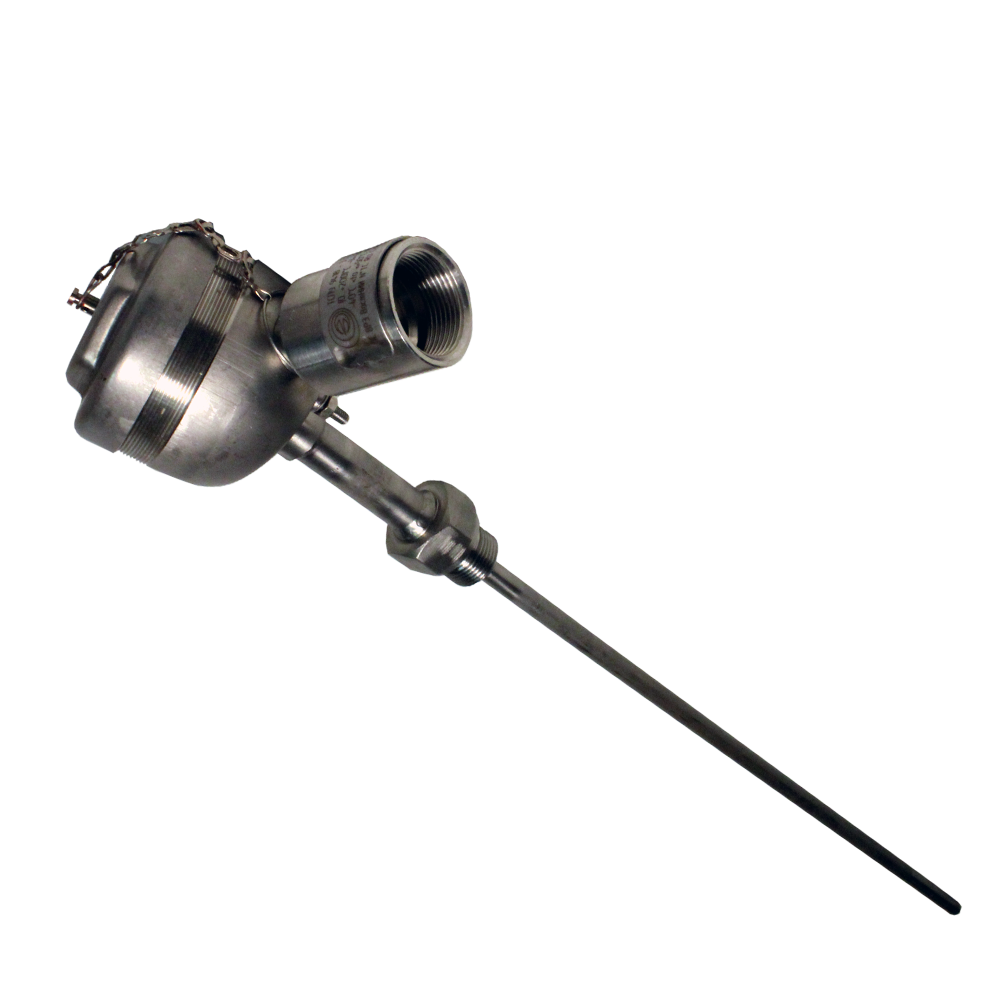

Неподвижный штуцер

Неподвижный штуцер с утонением

Подвижный штуцер

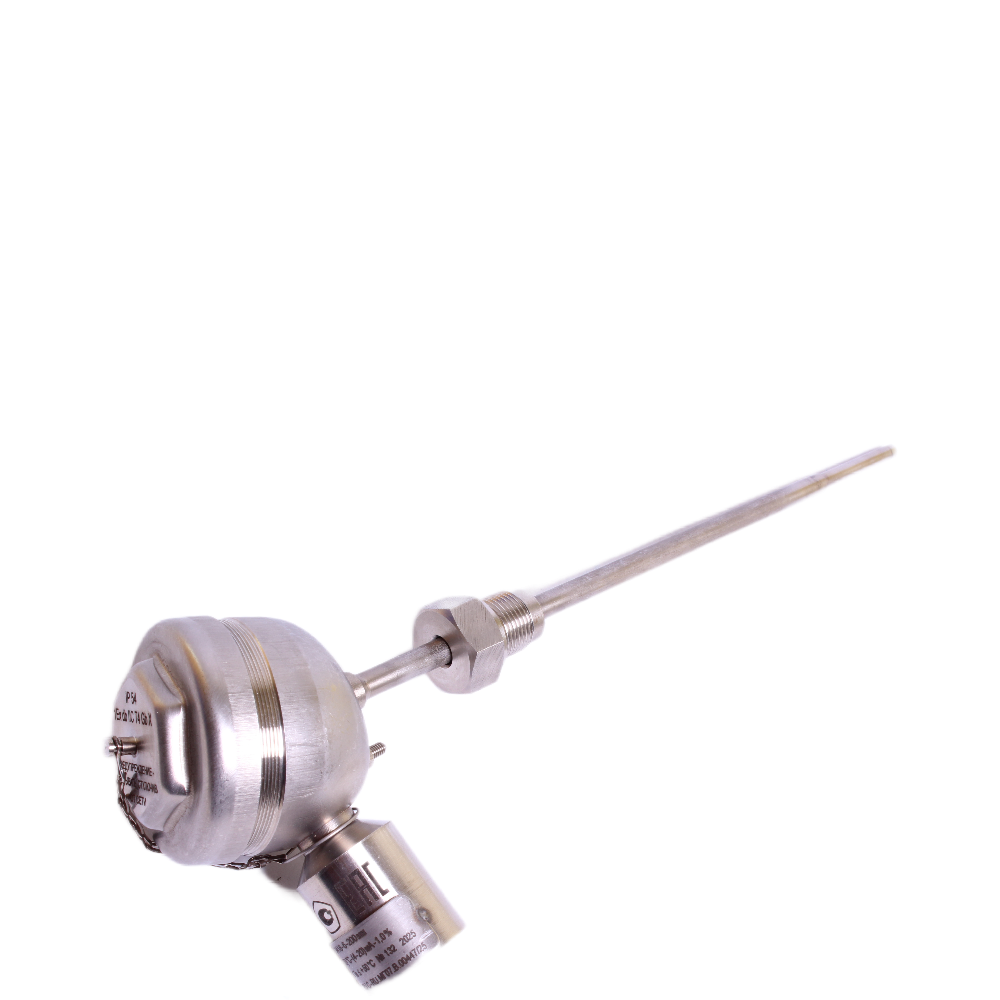

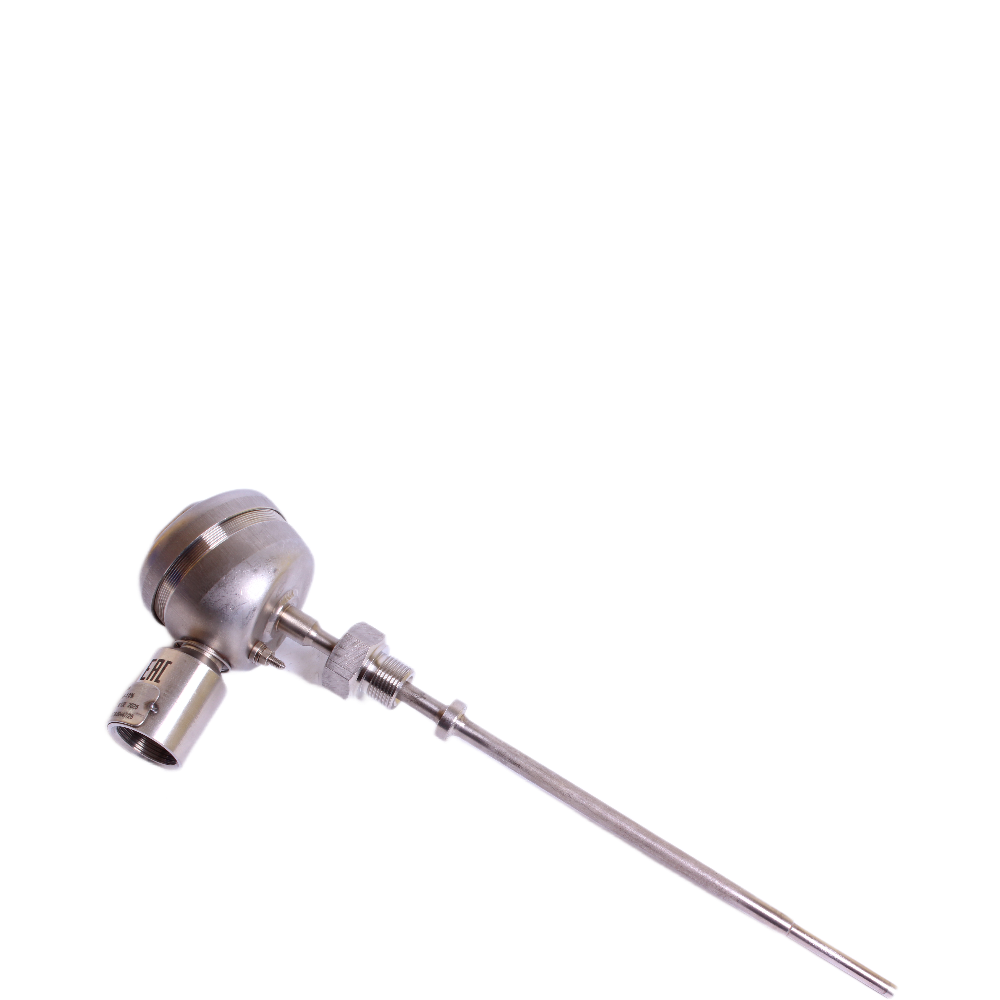

Подвижный штуцер с утонением

Стандартный комплект поставки

  • ТСПУ-9418 термопреобразователь с унифицированным выходным сигналом.
  • Паспорт.

Блок питания в комплект поставки не входит. В качестве блока питания можно использовать БПС-24М, БПС-30М, БПС-36М.

Дополнительная комплектация, опции

  • Передвижной штуцер может поставляться отдельно.
  • Комплект монтажных частей заказывается отдельно.
