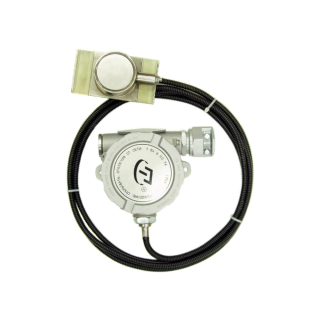

ТСПУ-031П-К1(К2) термопреобразователи сопротивления платиновые программируемые поверхностные с корпусами типов К1, К2

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: Pt100

Диапазон измеряемых температур: -50...+150°C

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ, 1ExdIICT4, 1ExdIICT6, 1ExdIIСT5, 1ExdIIСТGbX, Нет

Цена (без учета НДС): По запросу руб.

Описание

ТСПУ-031П погружаемые преобразователи температуры поверхностные с корпусами типов К1, К2 предназначены для измерения температуры наружной поверхности труб наземных и подземных трубопроводов, температуры грунта, плоских поверхностей, в том числе во взрывоопасных зонах, и выдачи информации о температуре в виде унифицированного выходного сигнала.

Термопреобразователи ТСПУ-031П состоят из чувствительного элемента (ЧЭ), защитного корпуса (защитной арматуры), соединительного кабеля, клеммной головки и измерительного преобразователя (ИП), установленного в клеммной головке. Микропроцессорный измерительный преобразователь (ИП/МП) позволяет с помощью персонального компьютера (ПК) с соответствующим программным обеспечением (ПО) осуществлять цифровую настройку ТСПУ-031ПМатериал защитных корпусов (защитных арматур) — нержавеющая сталь 12Х18Н10Т. Длина соединительного кабеля - от 3000 до 10000 мм. В защитный корпус термопреобразователей ТСПУ-031П устанавливаются терморезистивные платиновые чувствительные элементы модульного типа, с НСХ преобразования Pt100.

ТСПУ-031П со встроенными устройствами для защиты от импульсных перенапряжений УЗИП ТЕРМ 002 предназначены для измерения температуры в полевых условиях и на объектах, на которых отсутствует общая система защиты электрооборудования от импульсных перенапряжений.

ТСПУ-031П термопреобразователи сопротивления платиновые поверхностные с унифицированным выходным сигналом зарегистрированы в Государственном реестре средств измерения РФ.

Технические характеристики

Количество рабочих спаев 2, 3
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений До 12 МПа
Средняя наработка до отказа при номинальных температурах 100 000 часов
Материал корпуса Литьевой алюминиевый сплав
Унифицированный выходной сигнал 4-20 мА, HART, Modbus RTU, RS485, Беспроводной ISA100.11a
Устойчивость к вибрации V3
Присоединение к процессу Механический прижим, Приклеивание
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP68
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Стандартный комплект поставки

•  Преобразователь температуры программируемый поверхностный ТСПУ 031П (исполнение по заказу) —
1 шт.
•  Кабельный ввод с набором уплотнительных колец (вставок) по заказу — 1 шт.
•  Комплект монтажных частей (КМЧ) (наличие КМЧ в комплекте поставки определяется при
заказе) — 1 шт.
•  Паспорт — 1 экз.
•  Руководство по эксплуатации РГАЖ 0.282.007 РЭ (на CD-диске) — 1 экз.
•  CD-диск с ПО — 1 шт.
•  Эпоксидный клей — 1 шт.


Скачать документацию

ТСПУ-031П-К1(К2) термопреобразователи сопротивления с корпусами типов К1, К2. Подробное описание.

ТСПУ-031П-К1(К2) термопреобразователи сопротивления с корпусами типов К1, К2. Форма записи при заказе.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.



Чтобы правильно подобрать ТСПУ-031П термопреобразователи сопротивления платиновые программируемые поверхностные с корпусами типов К1, К2узнать стоимость термопреобразователей сопротивления платиновых программируемых, купить ТСПУ-031П, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com
