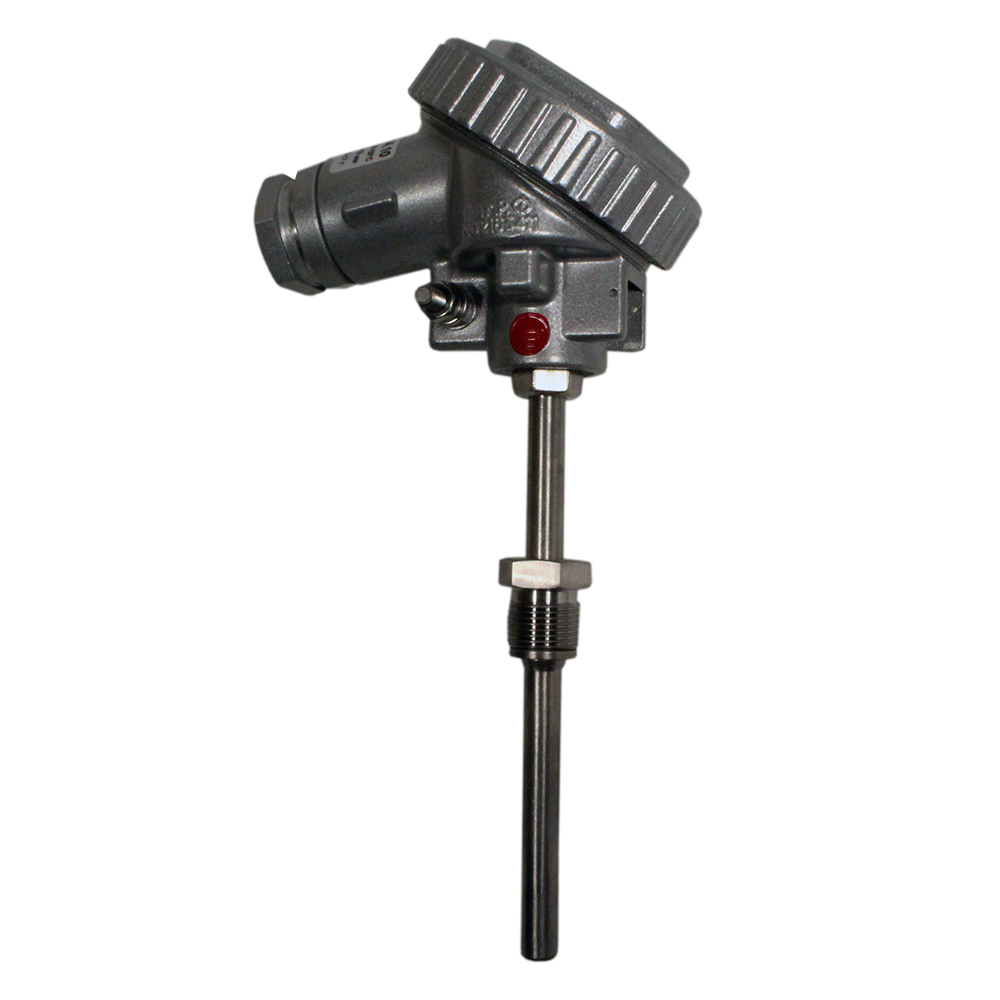

ТСМУ-014В(ОВ)-Оп, ТСМУ-014В(ОВ)-Exi термопреобразователи сопротивления медные с унифицированным выходным сигналом виброустойчивые

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -25...+25°C, -50...+50°C, -50...+60°C, -50...+100°C, -50...+150°C, -60...+100°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+180°C, 0...+200°C, 0...+300°C, 0...+400°C, 0...+500°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ, Нет

Цена (без учета НДС): По запросу руб.

Описание

ТСМУ-014В(ОВ)-Оп, ТСМУ-014В(ОВ)-Exi термопреобразователи сопротивления медные с унифицированным выходным сигналом виброустойчивые предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных сред, не разрушающих защитный корпус термопреобразователей, в том числе во взрывоопасных зонах, и выдачи информации о температуре в виде аналогового выходного токового сигнала 4–20 мА в условиях повышенной вибрационной нагрузки.

Термопреобразователи ТСМУ-014В(ОВ)-Оп, ТСМУ-014В(ОВ)-Exi состоят из чувствительного элемента (ЧЭ), защитного корпуса (защитной арматуры), клеммной головки и измерительного преобразователя (ИП), установленного в клеммной головке. Материал защитных корпусов (защитных арматур) — нержавеющие стали 12Х18Н10Т, 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н2S). В защитный корпус термопреобразователей ТСМУ-014В(ОВ)-Оп, ТСМУ-014В(ОВ)-Exi устанавливаются терморезистивные медные чувствительные элементы модульного типа, с НСХ преобразования 50М или 100М.

ТСМУ-014В(ОВ)-Оп, ТСМУ-014В(ОВ)-Exi термопреобразователи сопротивления медные с унифицированным выходным сигналом виброустойчивые зарегистрированы в Государственном реестре средств измерения РФ.

Технические характеристики

Количество рабочих спаев 1
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений До 12 МПа
Средняя наработка до отказа при номинальных температурах 100000 часов
Материал погружаемой части Нержавеющая сталь 12Х18Н10Т или 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород Н2S)
Материал корпуса Литьевой алюминиевый сплав, стеклонаполненный полиамид, поликарбонат
Унифицированный выходной сигнал 4-20 мА
Устойчивость к вибрации GX1, GX2
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Длина погружаемой части 60 мм, 65 мм, 80 мм, 100 мм, 120 мм, 150 мм, 160 мм
Присоединение к процессу Штуцер неподвижный K1/2, Штуцер неподвижный K3/4, Штуцер неподвижный R1/2, Штуцер неподвижный R3/4, Штуцер подвижный G1/2", Штуцер подвижный M20×1,5, Штуцер подвижный M27×2
Климатическое исполнение (диапазон рабочих температур) О1
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТСМУ014.00В(ОВ)
-Exi-4/20
-(-50/150)
-0,25 -2-160-10
-Н-M20x1,5-1
-О-Кex-К
-в комплекте с УЗИП ТЕРМ 002-Оп -(IP68)

Комплектация УЗИП ТЕРМ 002: позиция не заполняется — для ТС без УЗИП ТЕРМ 002; «в комплекте с УЗИП ТЕРМ 002-Оп» — для ТС с УЗИП ТЕРМ 002-Оп, УЗИП ТЕРМ 002-Exi. (IP68) - степень защиты

Длина соединительного кабеля (О - отсутствует) - Исп. кабельного ввода (см. подробное описание) - Метрологическая приёмка (К - калибровка; П - поверка)

Материал защитного корпуса погружаемой части (Н - 12Х18Н10Т; Ас - 10Х17Н13М2Т) - Диаметр - Исполнение установочного штуцера (1 - подвижный; 1Пр - подвижный подпружиненный; 2 - неподвижный; О - отсутствует )

Основная приведенная погрешность, %: 0,25; 0,5; 1,0 - Схема подключения к линии потребителя (2 - 2хпроводная) - Длина погружаемой части, мм - Диаметр погружаемой части, мм

Диапазон измеряемых температур, °С

Исп. по взрывозащищенности (Оп - общепром., Exi - искробезопасная электрическая цепь) - Выходной токовый сигнал, мА

Модель - Исп. по виброустойчивости (В - высокая, ОВ - особо высокая виброустойчивость)

Стандартный комплект поставки

• ТС по заказу;
• КМЧ с набором уплотнительных колец (вставок) по заказу;
• паспорт;
• Руководство по эксплуатации (с первой партией ТС, далее — по заказу).

Скачать документацию

ТСМУ-014В(ОВ)-Оп, ТСМУ-014В(ОВ)-Exi термопреобразователи сопротивления. Общее техническое описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
