ПТИ-1107 термопреобразователи с унифицированным выходным сигналом интеллектуальные

Скачать PDF

Тип датчика температуры: ТСМ, ТСП, ТХК

Номинальная статическая характеристика: 50М, 50П, K, Pt100

Диапазон измеряемых температур: -200...+1300°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел, Сыпучие среды

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Интеллектуальные преобразователи температуры ПТИ-1107 предназначены для измерения температуры твёрдых, жидких и газообразных сред, сыпучих веществ. Данные датчики температуры с унифицированным выходным сигналом используются в технологических процессах и научных исследованиях:

  • На объектах энергетики.
  • В металлургии.
  • В химической, нефтяной и газовой промышленности.
  • В области машиностроения.
  • В перерабатывающей промышленности и других отраслях.

Термопреобразователи ПТИ-1107 функционально состоят из двух последовательно соединенных преобразователей:

  • Первичного термопреобразователя (далее - ПТ), представляющего собой защищенный арматурой термочувствительный элемент, в качестве которого можно использовать термопреобразователь сопротивления (далее - ТС) по ГОСТ 6651-2009 или преобразователь термоэлектрический (далее - ТП) по ГОСТ 6616-94.
  • Вторичного измерительного преобразователя (далее - ИП), представляющего собой электронное устройство по ГОСТ 13384-93, устанавливаемое в защитную головку, обеспечивающее преобразование выходного сигнала от ПТ в унифицированный электрический выходной сигнал постоянного тока 4...20 мА.

Диапазон измеряемых температур включает диапазон преобразования. По заявке потребителя датчики температуры ПТИ-1107 могут поставляться с другой присоединении тельной резьбой и другой длиной монтажной части.

Интеллектуальные термопреобразователи ПТИ-1107 выпускаются в соответствии с ТУ 4211-097-02566540-2012

  • Питание осуществляется от источника постоянного тока (блок питания), 10-36 В.
  • Условия эксплуатации головки:
    • Температура окружающего воздуха: -40...+80°C.
    • Относительная влажность: 100% при температуре +40°C.

Технические характеристики

Класс допуска 2, B
Предел допускаемого отклонения от НСХ ±0,5; ±1,0
Показатель тепловой инерции 2,5...180 с
Исполнение рабочего спая Изолированный
Диапазон условных давлений 0,25 МПа; 10,0 МПа
Средняя наработка до отказа при номинальных температурах 50000...100000 ч
Материал корпуса Сталь 12Х18Н10Т, сталь 10Х17Н13М2Т, сталь ХН78Т, сталь 15Х25Т нитрид кремния, вакуумплотная керамика (защитная арматура)
Унифицированный выходной сигнал 4-20 мА
Устойчивость к вибрации F3, FX, V3
Длина монтажной части 10 мм, 32 мм, 60 мм, 80 мм, 100 мм, 120 мм, 125 мм, 150 мм, 160 мм, 170 мм, 200 мм, 215 мм, 250 мм, 275 мм, 320 мм, 335 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1450 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм, 4000 мм, 5000 мм, 6300 мм, 8000 мм, 10000 мм, 12500 мм, 14000 мм, 16000 мм, 18000 мм, 20000 мм, 25000 мм, 30000 мм
Климатическое исполнение (диапазон рабочих температур) Т1, У1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

ПТИ
1107
12
200
10
100П
12Х18Н10Т
0...+500
0,5%
У1

Вид климатического исполнения

Величина приведенной погрешности (см. Варианты исполнений)

Диапазон измеряемых температур, °C (см. Варианты исполнений)

Материал защитной арматуры (см. Варианты исполнений)

НСХ (см. Варианты исполнений)

Диаметр монтажной части d, мм (см. Варианты исполнений)

Длина монтажной части l, мм (см. Варианты исполнений)

Номер конструктивного исполнения датчика температуры, определяющий номер рисунка (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Номинальная статистическая характеристика, класс допуска, диапазон измеряемых температур ПТ

НСХ

Класс допуска

Диапазон измеряемых температур, °С

100М по ГОСТ 6651

В

от -50 до +150

100П по ГОСТ 6651

B

от -200 до +500

Pt100 по ГОСТ 6651

В

от -200 до +500

ХА(К) по ГОСТ 6616

2

от -150 до +1300



Диапазоны преобразования и пределы основной приведенной погрешности ПТИ

Тип входного сигнала

Диапазон преобразования, °С

Пределы основной погрешности, δ, %

100М
(α=0,00428 °С-1)

-50...+50

±0,5

-50...+100

-50...+150

0...+100

0...+150

0...+50

100П
(α=0,00391 °С-1)

Pt100
(α=0,00385 °С-1)

-200...+100

-50...+50

-50...+100

-50...+150

0...+100

0...+150

0...+180

0...+200

0...+300

0...+500

0...+50

Хромель-алюмель
ХА(К)

-150...+1300

±1,0

-150...+600

0...+1300

0...+1200

0...+900

0...+600

0...+300

-150...+300



Электрическое сопротивление изоляции

Преобразователь

Электрическое сопротивление изоляции

между корпусом и

величина, МОм, не менее

при температуре (20±5)°С и относительной влажности от 30 до 80%

при температуре 35°С и относительной влажности 98%

Первичный преобразователь

отсоединенными выводами первичного преобразователя

ТС

100

0,5

ТП

100

1,0

Вторичный преобразователь

выходными контактами 5; 6

20

0,5



Устойчивость к вибрации

Устойчивость к вибрации

Рисунок

V3

рис. 11-22 (НСХ: ХА(К); 100П (-200...+500)) рис. 25

F3

рис. 11-22 (НСХ: 100М; 100П (-200...+200)) рис. 23, рис. 24

FX

рис. 26



Модификации

ПТИ-1107 рис. 11; рис. 12

НСХ

Диаметр защитной арматуры d, мм

Диапазон преобразования температуры, (номинальная температура применения), °С

Минимальная длина монтажной части для верхнего предела температуры, мм

Материал
защитной
арматуры

Средняя наработка до отказа, часов

100М

8, 10

-50...+150 (130)

60

12Х18Н10Т

100 000

100П

-50...+200 (180)

-200...+500 (450)

250

50 000

Pt100

-50...+200 (180)

60

100 000

ХА(К)

-40...+800 (700)

250

12Х18Н10Т

10Х17Н13М2Т

50 000

-40...+1050 (950)

320

10Х23Н18

Длина монтажной части l, мм:
60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150.

Время термической реакции, с, не более:
30 - для диаметра защитной арматуры d = 10 мм;
20 - для диаметра защитной арматуры d = 8 мм.

Масса, г, не более:
М = (370 + 0,37xl) - для диаметра защитной арматуры d = 10 мм;
М = (360 + 0,3xl) - для диаметра защитной арматуры d = 8 мм.

ПТИ-1107 рис. 14; рис. 15

НСХ

Диаметр защитной арматуры d, мм

Диапазон преобразования температуры, (номинальная температура применения), °С

Минимальная длина монтажной части для верхнего предела температуры, мм

Материал
защитной
арматуры

Средняя наработка до отказа, часов

100М

8, 10

-50...+150 (130)

100

12Х18Н10Т

100 000

100П

-50...+200 (180)

-200...+500 (450)

250

50 000

Pt100

-50...+200 (180)

100

100 000

ХА(К)

-40...+800 (700)

250

12Х18Н10Т

10Х17Н13М2Т

50 000

-40...+1050 (950)

320

10Х23Н18

Длина монтажной части I, мм:
100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150.

Время термической реакции, с, не более:
30 - для диаметра защитной арматуры d = 10 мм;
20 - для диаметра защитной арматуры d = 8 мм.

Масса, г, не более:
М = (350 + 0,37xl) - для диаметра защитной арматуры d = 10 мм;
М = (340 + 0,3xl) - для диаметра защитной арматуры d = 8 мм.

ПТИ-1107 рис. 16; рис. 17

НСХ

Диаметр защитной арматуры d, мм

Диапазон преобразования температуры, (номинальная температура применения), °С

Минимальная длина монтажной части для верхнего предела температуры, мм

Материал
защитной
арматуры

Средняя наработка до отказа, часов

100М

6

-50...+150 (130)

100

12Х18Н10Т

100 000

100П

-50...+200 (180)

-200...+500 (450)

250

50 000

Pt100

-50...+200 (180)

100

100 000

ХА(К)

3, 5, 6

-40...+800 (700)

250

50 000

-40...+1050 (950)

320

ХН78Т

Длина монтажной части I, мм:
100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 - для всех ПТИ 1107;
1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 14000, 16000, 18000, 20000, 25000, 30000 - только для ПТИ 1107 с ПТ типа ХА(К).

Время термической реакции, с, не более:
8 - для диаметра защитной арматуры d = 6 мм;
6 - для диаметра защитной арматуры d = 5 мм;
2,5 - для диаметра защитной арматуры d = 3 мм.

Масса, г, не более:
М = (350 + 0,17xl) - для диаметра защитной арматуры d = 6 мм;
М = (350 + 0,11xl) - для диаметра защитной арматуры d = 5 мм;
М = (350 + 0,04xl) - для диаметра защитной арматуры d = 3 мм.

ПТИ-1107 рис. 13; рис. 18

НСХ

Диаметр защитной арматуры d, мм

Диапазон преобразования температуры, (номинальная температура применения), °С

Минимальная длина монтажной части для верхнего предела температуры, мм

Материал
защитной
арматуры

Средняя наработка до отказа, часов, не менее

100М

8, 10

-50...+150 (130)

160

12Х18Н10Т

100 000

100П

-50...+200 (180)

-200...+500 (450)

250

50 000

Pt100

-50...+200 (180)

160

100 000

ХА(К)

-40...+800 (700)

320

12Х18Н10Т

10Х17Н13М2Т

50 000

-40...+1050 (950)

400

10Х23Н18

Длина монтажной части l, мм:
160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Время термической реакции, с, не более:
30 - для диаметра защитной арматуры d = 10 мм;
20 - для диаметра защитной арматуры d = 8 мм.

Для рис. 13. Масса, г, не более:
М = (330 + 0,37xl) - для диаметра защитной арматуры d = 10 мм; М = (320 + 0,3xl) - для диаметра защитной арматуры d = 8 мм.

Для рис. 18. Масса, г, не более:
М = (360 + 0,37xl) - для диаметра защитной арматуры d = 10 мм; М = (350 + 0,3xl) - для диаметра защитной арматуры d = 8 мм.

ПТИ-1107 рис. 19; рис. 20

НСХ

Диаметр защитной арматуры d, мм

Диапазон преобразования температуры, (номинальная температура применения), °С

Минимальная длина монтажной части для верхнего предела температуры, мм

Материал защитной арматуры

Средняя наработка до отказа, часов

100М

6

-50...+150 (130)

160

12Х18Н10Т

100 000

100П

-50...+200 (180)

-200...+500 (450)

250

50 000

Pt100

-50...+200 (180)

160

100 000

ХА(К)

3, 5, 6

-40...+800 (700)

320

50 000

-40...+1050 (950)

400

ХН78Т

Длина монтажной части I, мм:
160, 200, 250, 320, 400, 500, 630, 800, 1000 - для всех ПТИ 1107;
1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 14000, 16000, 18000, 20000, 25000, 30000 - только для ПТИ 1107 с ПТ типа ХА(К).

Время термической реакции, с, не более:
8 - для диаметра защитной арматуры d = 6 мм;
6 - для диаметра защитной арматуры d = 5 мм; 2,5 - для диаметра защитной арматуры d = 3 мм.

Для рис. 19. Масса, г, не более:
М = (365 + 0,17xl) - для диаметра защитной арматуры d = 6 мм; М = (365 + 0,11xl) - для диаметра защитной арматуры d = 5 мм; М = (365 + 0,04xl) - для диаметра защитной арматуры d = 3 мм.

Для рис. 20. Масса, г, не более:
М = (305 + 0,17xl) - для диаметра защитной арматуры d = 6 мм; М = (305 + 0,11xl) - для диаметра защитной арматуры d = 5 мм; М = (305 + 0,04xl) - для диаметра защитной арматуры d = 3 мм.

ПТИ-1107 рис. 21; рис. 22

НСХ

Диаметр защитной арматуры d, мм

Диапазон преобразования температуры, (номинальная температура применения), °С

Минимальная длина монтажной части для верхнего предела температуры, мм

Материал
защитной
арматуры

Средняя наработка до отказа, часов

100М

10/8

-50...+150 (130)

60

12Х18Н10Т

100 000

100П

-50...+200 (180)

-200...+500 (450)

250

50 000

Pt100

-50...+200 (180)

60

100 000

ХА(К)

-40...+800 (700)

250

50 000

-40...+1050 (950)

320

10Х23Н18

Длина монтажной части l, мм:
160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150.

Время термической реакции, с, не более: 20

Масса, г, не более: М = 370 + 0,37xl.

ПТИ-1107 рис. 23

НСХ

Диаметр защитной арматуры d, мм

Диапазон преобразования температуры, (номинальная температура применения), °С

Минимальная длина монтажной части для верхнего предела температуры, мм

Материал
защитной
арматуры

Средняя наработка до отказа, часов

100М

6

-50...+150 (130)

125

12Х18Н10Т/

Л63

100 000

100П

-50...+200 (180)

Pt100

Длина монтажной части l, мм:
125, 150, 170, 200, 215, 250, 275, 335

Время термической реакции, с, не более: 15.

Масса, г, не более: М = 345 + 0,16xl.



ПТИ-1107 рис. 24-31

Рисунок

НСХ

Диаметр защитной арматуры d, мм

Диапазон преобразования температуры, (номинальная температура применения), °С

Мин. длина монтажной части для верхнего предела темп., мм

Материал
защитной
арматуры

Средняя наработка до отказа, часов, не менее

Длина монтажной части 1, мм

Время термической реакции, с

Масса, г, не более

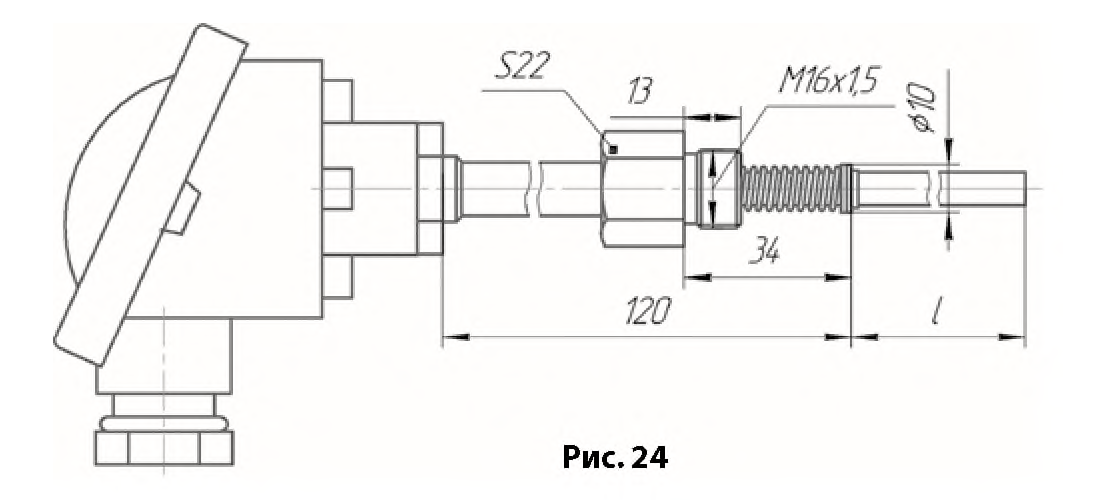

24

ХА(К)

6

-40...+400 (380)

250

12Х18Н10Т

100 000

10, 32, 60, 80, 100, 120, 160, 200, 250, 320, 500

6,5

М = 350 + 0,17x1

25

10/8,5

-40...+800 (700)

12Х18Н10Т

50 000

10, 20, 40, 60, 80, 100, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

М = 380 + 0,37x1

26

10

-40...+800 (700)

12Х18Н10Т

100

50

470

27

20

-40...+800 (700)

320

12Х18Н10Т

200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

180

М = 330 + 1,14xl

-40...+1050 (950)

400

15Х25Т

ХН78Т

28

-40...+800 (700)

200

12Х18Н10Т

200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

М = 470 + 1,14x1

-40...+1050 (950)

15Х25Т

ХН78Т

29

12,5

-40...+1000 (900)

800

нитрид
кремния

800, 1000, 1250, 1600, 2000, 2500

60

М = 520 + 0,3x1

30

20

-40...+1200 (1000)

500

вакуумплотная
керамика

320, 400, 500, 800, 1000, 1250, 1600

90

М = 670 + 0,47xl

31

20

-40...+1200 (1000)

320

вакуумплотная
керамика

320, 400, 500, 800, 1000, 1250, 1600

М = 790 + 0,47xl

Стандартный комплект поставки

Наименование

Кол.

Примечания

Преобразователь температуры интеллектуальный ПТИ 1107

1 шт.

По спецификации заказа

Паспорт МКСН.405261.021 ПС

1 экз.

-

Паспорт нормирующего преобразователя ПСТ-b-Pro ПИМФ.411622.002 ПС

1 экз.

Только для ПТИ 1107 с первичным термопреобразователем - ТС

Паспорт нормирующего преобразователя ПНТ-b-Pro ПИМФ.411613.002 ПС

1 экз.

Только для ПТИ 1107 с первичным термопреобразователем - ТП

Заглушка ДДШ8.632.027

1 шт.

-

© ТД Эталон - датчики температуры, 2020

WebCanape - быстрое создание сайтов и продвижение

Яндекс.Метрика
Вы выделили текст на сайте td-etalon.com
