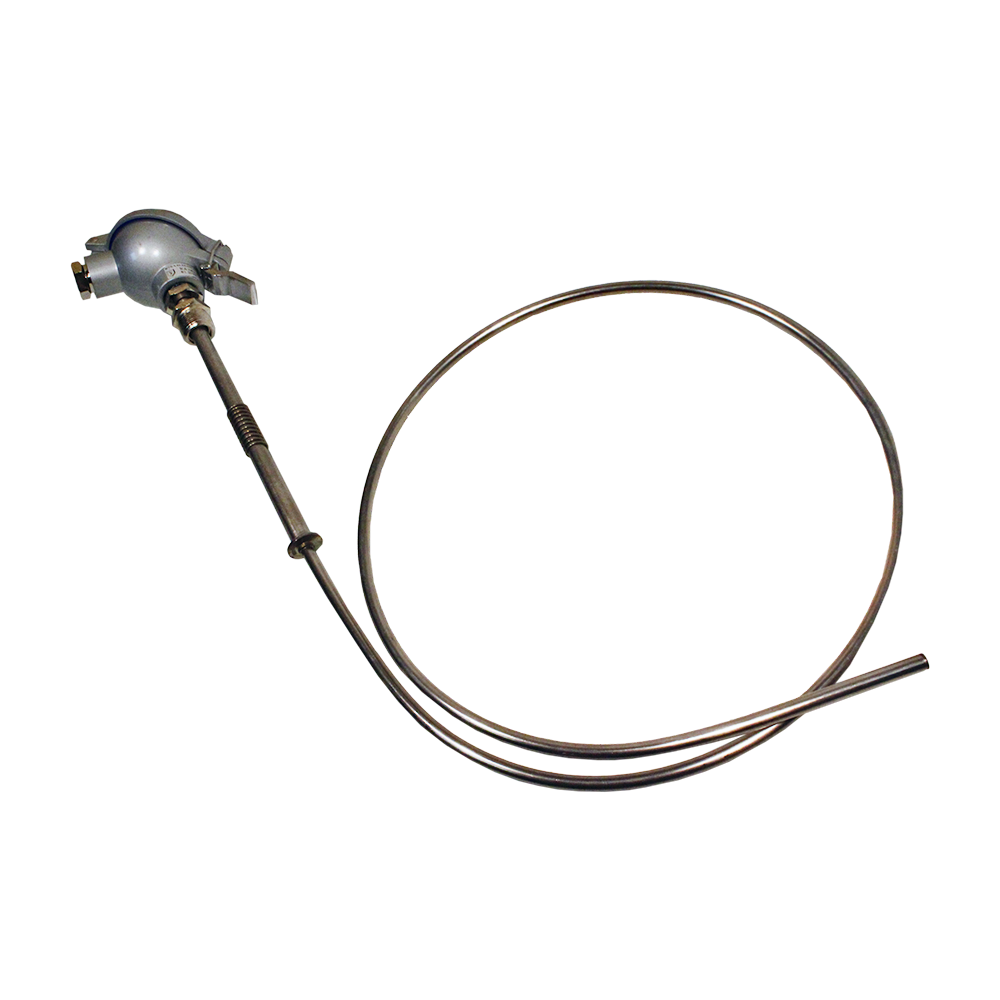

КТЖК01.04 преобразователи термоэлектрические
Тип датчика температуры: ТЖК
Номинальная статическая характеристика: J
Диапазон измеряемых температур: +275...+760°C, +293...+760°C, -40...+275°C, -40...+293°C
Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT6X, 1ExdIICT4, 1ExdIICT6
Цена (без учета НДС): По запросу руб.
Описание
Чувствительным элементом всех модификаций датчиков температуры КТхх является модификация 01.01.
Термоэлектрические преобразователи КТЖК01.04 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Датчики модификаций 01.04 рекомендуется применять для измерения температуры поверхностей твердых тел.
Допускается изгибать кабельную часть датчиков для размещения рабочего спая в требуемой зоне измерения. Радиус изгиба — не менее 5 диаметров кабеля. Оснащен подпружиненым штуцером.
Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключения проводов к измерительному преобразователю рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
Таблица 1. Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.
|
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной |
Условное обозначение |
Пределы допускаемой погрешности |
|
4-20 мА |
к0Т40 |
±0,4% ∙ tn* или ±1,5°С |
4-20 мА + HART |
к1Н25 |
±0,25% ∙ tn или ±0,9°С |
|
к1Т50 |
±0,5% ∙ tn или ±2,0°С |
к0Н40 |
±0,4% ∙ tn или ±1,2°С |
||
|
к2Т80 |
±0,8% ∙ tn или ±2,5°С |
к1Н50 |
±0,5% ∙ tn или ±1,7°С |
||
|
к2Н80 |
±0,8% ∙ tn или ±2,5°С |
Таблица 2. Пределы допускаемых отклонений от НСХ
|
Обозначение ДТ |
НСХ |
Обозначение класса первичного преобразователя |
Диапазон измерений*, °С |
Пределы допускаемых отклонений от НСХ ΔПП, °С |
|
|
от |
до |
||||
|
КТЖК, КТЖК Ех |
ЖК (J) |
k1 |
-40 |
+275 |
±1,1 |
|
+275 |
+760 |
±0,004·|t| |
|||
|
k2 |
-40 |
+293 |
±2,2 |
||
|
+293 |
+760 |
±0,0075·|t| |
|||
*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.
Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.
Таблица 3. Показатель тепловой инерции τ0,63
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, с |
||||
|
d=3,0 |
d = 4,0 |
d = 4,5; 4,6 |
d = 5,0 |
d = 6,0 |
|
|
Изолированный от оболочки |
1,0 |
1,5 |
2,0 |
3,0 |
4,0 |
|
Неизолированный от оболочки |
0,5 |
1,0 |
1,0 |
1,5 |
2,0 |
Технические характеристики
| Класс допуска | 1, 2 |
| Предел допускаемого отклонения от НСХ | См. таблицу 2 |
| Показатель тепловой инерции | См. таблицу 3 |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая | Изолированный, Неизолированный |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | 0,1 МПа |
| Средняя наработка до отказа при номинальных температурах | В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года; III — 2 года; IV — не нормирована |
| Материал погружаемой части | AISI321, AISI316, AISI310, AISI446, INCONEL600, ALLOY740 |
| Материал корпуса | Пластик, алюминий, нержавеющая сталь |
| Унифицированный выходной сигнал | 4-20 мА, HART |
| Устойчивость к вибрации | V3 |
| Диаметр монтажной части | 3; 4; 4,5; 4,6; 5; 6 мм |
| Длина монтажной части | 10÷100000 мм |
| Климатическое исполнение (диапазон рабочих температур) | УХЛ1 |
| Исполнение по степени защиты | IP55, IP65, IP66, IP68 |
Структура обозначения, пример заказа
Дополнительная информация/Типоразмер штуцера:
Не заполнено — штуцер М20х1,5;
Указать размер резьбы — для всех остальных случаев
Размер l от места уплотнения до головки:
Не заполнено — 120 мм;
30÷500 — указать размер в мм, если 120 мм не подходит
Наружный диаметр, мм:
3; 4; 4,5; 4,6; 5; 6 — по выбору заказчика
Монтажная длина, мм:
10÷100000 — монтажная длина L до раб. конца
Толщина оболочки кабеля:
Не заполнено — стандартная толщина оболочки;
Д — двойная толщина оболочки
Материал наружной оболочки кабеля: С321, С316 — AISI321, AISI316; Т310 — AISI310; Т446 — AISI446; Т600 — INCONEL600; Т740 — ALLOY740
Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)
Исполнение рабочего спая термопары:
Н — неизолированный (общего назначения);
И — изолированный (1ExdIICT6 / 0ExiaIICT6 X / общего назначения)
Класс датчика: к0; к1; к2
Выходной сигнал, условное обозначение точности измерительного преобразователя (см. варианты исполнений)
Кабельный ввод (см. варианты исполнений)
Узел коммутации датчика (см. варианты исполнений)
Тип датчика: КТЖК
Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6
Модификация: 01.04 — с подпружиненным штуцером
Варианты исполнений
Варианты исполнения коммутационных головок
|
010 |
29 |
21 |
23 |
16 |
28 |
|
|
|
|
|
|
|
Кабельный ввод
|
0 |
штатный кабельный ввод |
Не допустимо для 1ExdIICT6 |
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
|
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
|
|
C |
под небронированный кабель в металлорукаве DN18 |
|
|
D |
под небронированный кабель в металлорукаве DN20 |
|
|
E |
под небронированный кабель в металлорукаве DN12 |
|
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
|
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
|
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
|
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
|
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
|
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
|
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
|
Узел коммутации датчика
|
10; 13 |
пластиковая головка |
IP55 |
общего назначения |
|
15; 16; 17; 18; 19 |
алюминиевая головка |
IP66 / IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
|
14, 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6Х или общ. назнач. |
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6Х или общ. назнач |
Выходной сигнал, условное обозначение точности измерительного преобразователя
|
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||
|
Т40 |
Для головок клеммных >14 |
4-20 мА |
для к0 |
|
Т50; Т70 |
для к1 |
||
|
Т80; Т100 |
для к2 |
||
|
H25 |
4-20 мА + HART |
индивидуальна калибровка датчика (к1) |
|
|
Н40 |
для к0 |
||
|
Н50 |
для к1 |
||
|
Н80 |
для к2 |
||
Скачать документацию
Чтобы правильно подобрать термоэлектрические преобразователи КТЖК01.04, узнать стоимость термоэлектрических преобразователей КТЖК01.04, купить КТЖК01.04, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-etalon.com.
