РГАЖ 4.168.006, РГАЖ 4.168.007 штуцеры передвижные

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

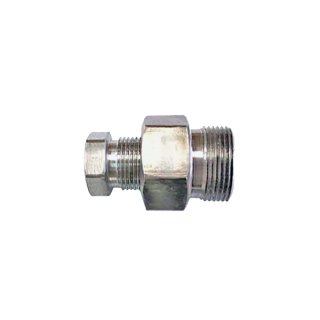

Передвижные штуцеры РГАЖ 4.168.006, РГАЖ 4.168.007 предназначены для установки термопреобразователей сопротивления на объекте измерений.

Структура обозначения, пример заказа

Штуцер передвижной РГАЖ 4.168.006
— М20х1,5
— 10,5
— РМ

Материал уплотнительной втулки: позиция не заполняется — для уплотнительной втулки, изготовленной из фторопласта (стандартное исполнение); РМ — уплотнительная втулка из маслобензостойкой резины; Г — уплотнительная втулка на основе материала «Графлекс»

Диаметр внутреннего ответрстия d, мм (для установки термопреобразователя в штуцер передвижной): для модификации РГАЖ 4.168.006 — 3,5; 5,0; 5,5; 6,5; 8,5; 10,5; для модификации РГАЖ 4.168.006 — 8,5; 10,5; 20,5.

Установочная резьба D на штуцере (для установки на объекте измерений): для модификации РГАЖ 4.168.006 — М8х1; М12х1,5; М16х1,5; М20х1,5; для модификации РГАЖ 4.168.007 — М27х2; М33х2

Исполнение: РГАЖ 4.168.006; РГАЖ 4.168.007

Варианты исполнений

Исполнение

Общая длина L, мм

Длина резьбы l, мм

Установочная резьба штуцера D

Диаметр внутреннего отверстия d, мм

Размеры под ключ

S1

S

РГАЖ 4.168.006

49

15

М20х1,5

10,5

27

22

РГАЖ 4.168.006

49

15

М20х1,5

8,5

27

22

РГАЖ 4.168.006

43

14

М16х1,5

6,5

22

17

РГАЖ 4.168.006

43

14

М16х1,5

5,5

22

14

РГАЖ 4.168.006

43

14

М16х1,5

5,0

22

14

РГАЖ 4.168.006

37

12

М8х1

5,5

14

14

РГАЖ 4.168.006

37

12

М12х1,5

3,5

17

14

РГАЖ 4.168.006

37

12

М8х1

3,5

14

14

РГАЖ 4.168.007

73

24

М33х2

20,5

41

36

РГАЖ 4.168.007

69

20

М27х2

20,5

41

36

РГАЖ 4.168.007

50

15

М27х2

10,5

32

22

РГАЖ 4.168.007

50

15

М27х2

8,5

32

22

Скачать документацию

Чтобы правильно подобрать РГАЖ 4.168.006, РГАЖ 4.168.007 штуцеры передвижныеузнать стоимость штуцеров передвижныхкупить РГАЖ 4.168.006, РГАЖ 4.168.007, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
