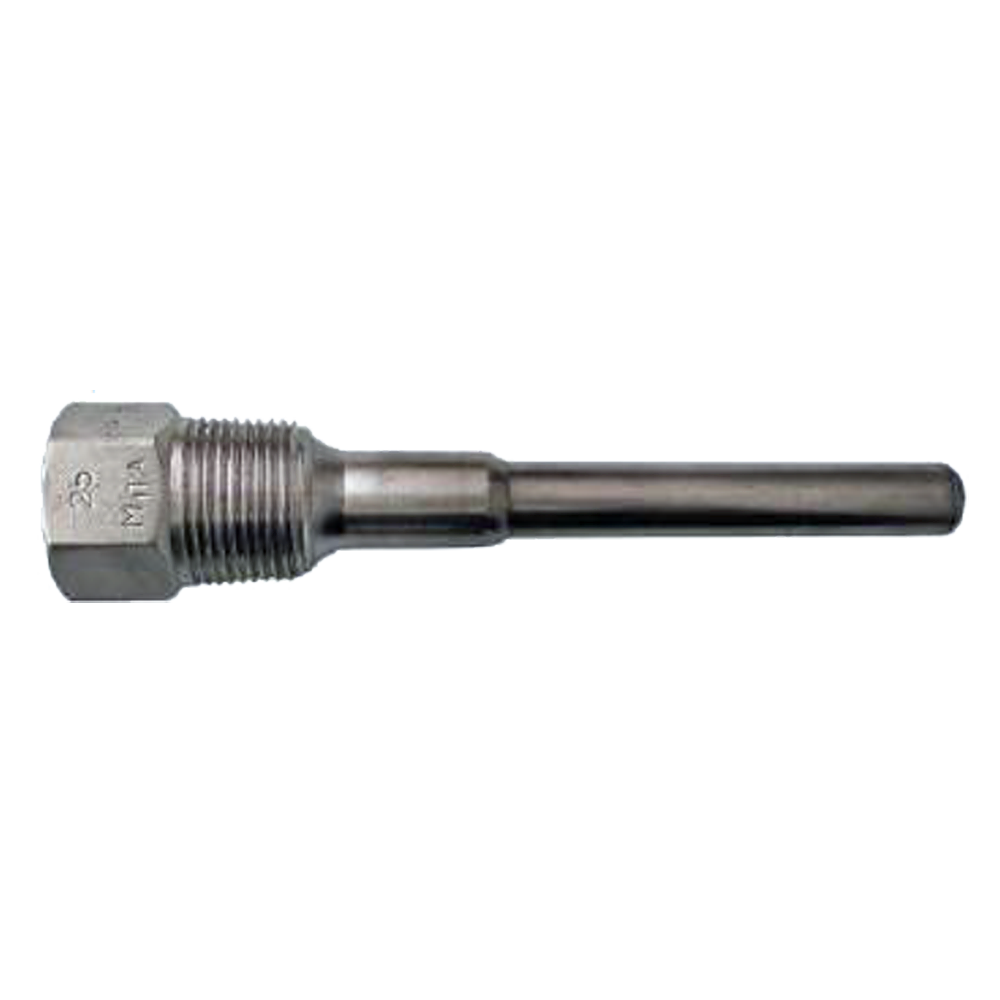

РГАЖ4.819.008, РГАЖ 4.819.010 гильзы защитные цилиндрические

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Гильзы защитные цилиндрические РГАЖ4.819.008, РГАЖ 4.819.010 предназначены для защиты термопреобразователей от воздействия разрушающих факторов измеряемой среды (скоростного напора, гидростатического давления, истирающего воздействия абразивных частиц, находящихся в измеряемой среде, и т.п.). Применение защитных гильз РГАЖ4.819.008, РГАЖ 4.819.010 позволяет, при необходимости, производить замену термопреобразователя сопротивления без снятия давления с объекта измерений.

Типы защитных гильз РГАЖ4.819.008, РГАЖ 4.819.010: сварные защитные гильзы, цельноточеные с вварным дном и полностью цельноточеные защитные гильзы, ступенчатые цельноточеные с вварным дном и ступенчатые полностью цельноточеные защитные гильзы (с переходом с диаметра D3 на диаметр d).

Штуцеры защитных гильз с метрической и трубной наружной резьбой изготавливают в двух исполнениях: типовом и по ГОСТ 22526-77, исполнение 1. Маркировка длины, указанная на штуцерах защитных гильз, соответствует длинам Lтс монтажных (погружаемых) частей защитных корпусов термопреобразователей сопротивления, устанавливаемых в данные защитные гильзы.

Для улучшения теплопередачи от измеряемой среды к термопреобразователю, устанавливаемому в защитную гильзу, в комплект поставки защитной гильзы может входить теплопроводящая паста.

Технические характеристики

Диапазон условных давлений 6,3; 10,0; 25,0 МПа
Материал корпуса Труба из нержавеющей стали 12Х18Н10Т (индекс «Н»), 10Х17Н13М2Т (индекс «Ас») или жаропрочной стали 20Х23Н18 (индекс «Ж») размером ⌀10х1,5 мм, ⌀14х2,5 мм, ⌀16х2,5 мм или ⌀20х2,5 мм
Длина погружаемой части 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 440 мм
Присоединение к процессу Штуцер неподвижный K1/2, Штуцер неподвижный K3/4, Штуцер неподвижный R1/2, Штуцер неподвижный R3/4
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

РГАЖ 4.819.002-С
— 160
— 16
— М20х1,5/М20х1,5
— Н
— 25

Условное гидростатическое давление среды Ру

Материал: Н — нержавеющая сталь 12Х18Н10Т; Ас — нержавеющая сталь 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород); Ж — жаропрочная сталь 20Х23Н18

Наружная резьба штуцера D / внутренняя резьба штуцера D1

Диаметр погружаемой части d, мм

Длина погружаемой части L, мм

Исполнение

Варианты исполнений

Исполнение

Тип гильзы

Материал

Наружный d, мм / внутренний d1, мм, диаметры погружаемой части

Длина погружаемой части L

Наружная резьба D штуцера

Внутренняя резьба D1 для установки ТС в гильзу

Ру, МПа

РГАЖ 4.819.008-С,

РГАЖ 4.819.008(Н)-С

сварная

нержавеющие стали:

12Х18Н10Т (индекс «Н»),

10Х17Н13М2Т (индекс «Ас»);

жаропрочная сталь:

20Х23Н18 (индекс «Ж»)

16,0/11,0 (корпус из трубы 16х2,5)

80, 100, 120, 160, 200, 250, 320, 400, 440

К1/2"; K3/4"

М20х1,5

6,3; 10,0; 25,0

К3/4"

К1/2"

14,0/9,0 (корпус из трубы 14х2,5)

80, 100, 120, 160, 200, 250, 320, 400, 440

К1/2"

К1/2"

10,0/7,0 (корпус из трубы 10х1,5)

80, 100, 120, 160, 200, 250, 320, 400, 440

К1/2"; K3/4"

UNF1/2"

6,3; 10,0

К1/2"

М20х1,5

РГАЖ 4.819.008-Ц,

РГАЖ 4.819.008(Н)-Ц

цельноточеная с вварным дном

16,0/10,5

160, 200, 250, 320, 400, 440

К1/2"; K3/4"

М20х1,5

6,3; 10,0; 25,0

К3/4"

К1/2"

14,0/8,5

160, 200, 250, 320

К1/2"

К1/2"

10,0/6,5

160, 200

К1/2"; K3/4"

UNF1/2"

6,3; 10,0

К1/2"

М20х1,5

полностью цельноточеная

16,0/10,5

80, 100, 120

К1/2"; K3/4"

М20х1,5

6,3; 10,0; 25,0

К3/4"

К1/2"

14,0/8,5

К1/2"

К1/2"

10,0/6,5

К1/2"; K3/4"

UNF1/2"

К1/2"

М20х1,5

РГАЖ 4.819.010-С,

РГАЖ 4.819.010(Н)-С

сварная

нержавеющие стали:

12Х18Н10Т (индекс «Н»),

10Х17Н13М2Т (индекс «Ас»);

жаропрочная сталь:

20Х23Н18 (индекс «Ж»)

16,0/11,0 (корпус из трубы 16х2,5)

80, 100, 120, 160, 200, 250, 320, 400

R1/2; R3/4

М20х1,5

6,3; 10,0; 25,0

РГАЖ 4.819.010-Ц,

РГАЖ 4.819.010(Н)-Ц

цельноточеная с вварным дном

16,0/10,5

160, 200, 250, 320, 400

R1/2; R3/4

М20х1,5

6,3; 10,0; 25,0

полностью цельноточеная

16,0/10,5

80, 100, 120

R1/2; R3/4

М20х1,5

6,3; 10,0; 25,0

РГАЖ 4.819.008 с переходом с наружного диаметра D3 на наружный диаметр d

РГАЖ 4.819.008-Ц,

РГАЖ 819.008(Н)-Ц

полностью цельноточеная

нержавеющие стали:

12Х18Н10Т (индекс «Н»),

10Х17Н13М2Т (индекс «Ас»);

жаропрочная сталь:

20Х23Н18 (индекс «Ж»)

см. ниже подробное описание

80, 100, 120

K3/4"

М20х1,5

6,3; 10,0; 25,0; 32,0

K1/2"

K1/2"

М20х1,5

K1/2"

цельноточеная с вварным дном

см. ниже подробное описание

160, 200, 250, 320, 400, 440

K3/4"

М20х1,5

6,3; 10,0; 25,0; 32,0

K1/2"

K1/2"

М20х1,5

K1/2"

Скачать документацию

РГАЖ4.819.008, РГАЖ 4.819.010 гильзы защитные цилиндрические. Подробное описание.
