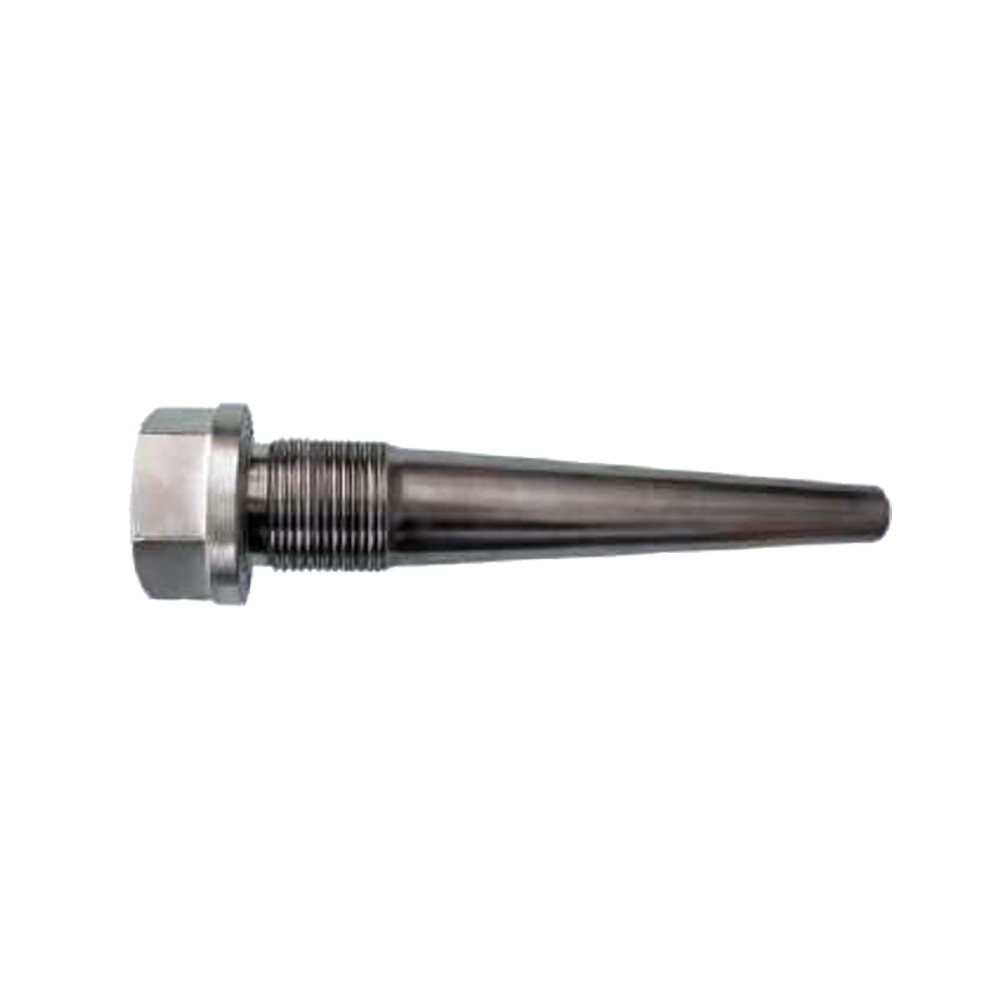

РГАЖ4.819.005 гильзы защитные конические

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Гильзы защитные конические РГАЖ4.819.005 предназначены для защиты термопреобразователей от воздействия разрушающих факторов измеряемой среды (скоростного напора, гидростатического давления, истирающего воздействия абразивных частиц, находящихся в измеряемой среде, и т.п.). Применение защитных гильз  РГАЖ4.819.005 позволяет, при необходимости, производить замену термопреобразователя сопротивления без снятия давления с объекта измерений.

Типы защитных гильз РГАЖ4.819.005: цельноточеные с вварным дном, полностью цельноточеные.

Штуцеры защитных гильз с метрической и трубной наружной резьбой изготавливают в двух исполнениях: типовом и по ГОСТ 22526-77, исполнение 1. Маркировка длины, указанная на штуцерах защитных гильз, соответствует длинам Lтс монтажных (погружаемых) частей защитных корпусов термопреобразователей сопротивления, устанавливаемых в данные защитные гильзы.

Для улучшения теплопередачи от измеряемой среды к термопреобразователю, устанавливаемому в защитную гильзу, в комплект поставки защитной гильзы может входить теплопроводящая паста.

Технические характеристики

Диапазон условных давлений 32,0 МПа
Материал корпуса Нержавеющие стали: 12Х18Н10Т (индекс «Н»), 10Х17Н13М2Т (индекс «Ас»); жаропрочная сталь 20Х23Н18 (индекс «Ж»)
Диаметр погружаемой части Наружный диаметр d, мм / внутренний диаметр d1, мм: 15,0 / 10,5; 15,0 / 11,0/8,5; 14,0 / 8,5; 12,0 / 6,5
Длина погружаемой части 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 420 мм, 500 мм, 630 мм
Присоединение к процессу Штуцер неподвижный M20×1,5, Штуцер неподвижный M27×2, Штуцер неподвижный M33×2, Штуцер подвижный M20×1,5, Штуцер подвижный M27×2, Штуцер подвижный M33×2
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

РГАЖ 4.819.005-К
— 160
— 33/15
— М33х2/М20х1,5
— Н
— 32
— П

Теплопроводящая паста в комплекте: позиция не заполняется — без теплопроводящей пасты; П — с теплопроводящей пастой

Условное гидростатическое давление среды Ру, МПа: 32

Материал: Н — нержавеющая сталь 12Х18Н10Т; Ас — нержавеющая сталь 10Х17Н13М2Т (для измеряемых сред, содержащих сероводород H2S); Ж — жаропрочная сталь 20Х23Н18

Наружная резьба штуцера D / внутренняя резьба штуцера D1

Диаметр погружаемой части d, мм

Длина погружаемой части L, мм

Исполнение

Варианты исполнений

Исполнение

Тип гильзы

Материал

Наружный d, мм / внутренний d1, мм, диаметры погружаемой части

Длина погружаемой части L

Наружная резьба D штуцера

Внутренняя резьба D1 для установки ТС в гильзу

Ру, МПа

РГАЖ 4.819.005-К,

РГАЖ 4.819.005(Н)-К

цельноточеная с вварным дном

нержавеющие стали:

12Х18Н10Т (индекс «Н»),

10Х17Н13М2Т (индекс «Ас»);

жаропрочная сталь:

20Х23Н18 (индекс «Ж»)

см. ниже подробное описание

160, 200, 250, 320, 400, 420, 500, 630

М33х2; М32х2; М27х2; М24х1,5; М20х1,5; G3/4

М20х1,5; G1/2

32,0

полностью цельноточеная

см. ниже подробное описание

80, 100, 120

М33х2; М32х2; М27х2; М24х1,5; М20х1,5; G3/4

М20х1,5; G1/2

32,0

РГАЖ 4.819.005-К,

РГАЖ 4.819.005(Н)-К

цельноточеная с вварным дном (внутренний переход с ⌀11,0 на ⌀8,5 мм)

см. ниже подробное описание

160, 200, 250, 320, 400, 420, 500, 630

М33х2; М32х2; М27х2; М24х1,5; М20х1,5; G3/4

М20х1,5; G1/2

32,0

РГАЖ 4.819.005-К(П),

РГАЖ 4.819.005(Н)-К(П)

полностью цельноточеная (внутренний переход с ⌀11,0 на ⌀8,5 мм)

см. ниже подробное описание

80, 100, 120

М33х2; М32х2; М27х2; М24х1,5; М20х1,5; G3/4

М20х1,5; G1/2

32,0

Скачать документацию

РГАЖ4.819.005 гильзы защитные конические. Общее техническое описание.



Чтобы правильно подобрать РГАЖ4.819.005 гильзы защитные коническиеузнать стоимость гильз защитных конических, купить РГАЖ4.819.005, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
