ДДШ6.236.009 гильзы защитные на давление 6,3 МПа

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Защитные гильзы для датчиков температуры ДДШ6.236.009 на давление 6,3 МПа предназначены для установки датчиков температуры импортных теплосчетчиков и их аналогов, для предохранения от воздействия измеряемой среды. Внутренний диаметр гильзы 6 мм.

Как правило, конец погружаемой части защитной гильзы ДДШ6.236.009, в зависимости от закрепленного в ней средства измерения, должен размещаться от 5 до 70 мм ниже оси трубопровода (для термоэлектрических преобразователей - от 5 до 10 мм, для термопреобразователей сопротивления платиновых - от 10 до 70 мм, медных - от 25 до 30 мм). При измерении температуры более 400°С гильзу следует устанавливать вертикально.

Технические характеристики

Материал погружаемой части 12Х18Н10Т

Структура обозначения, пример заказа

ДДШ6.236.009
02

Конструктивное исполнение

Модель

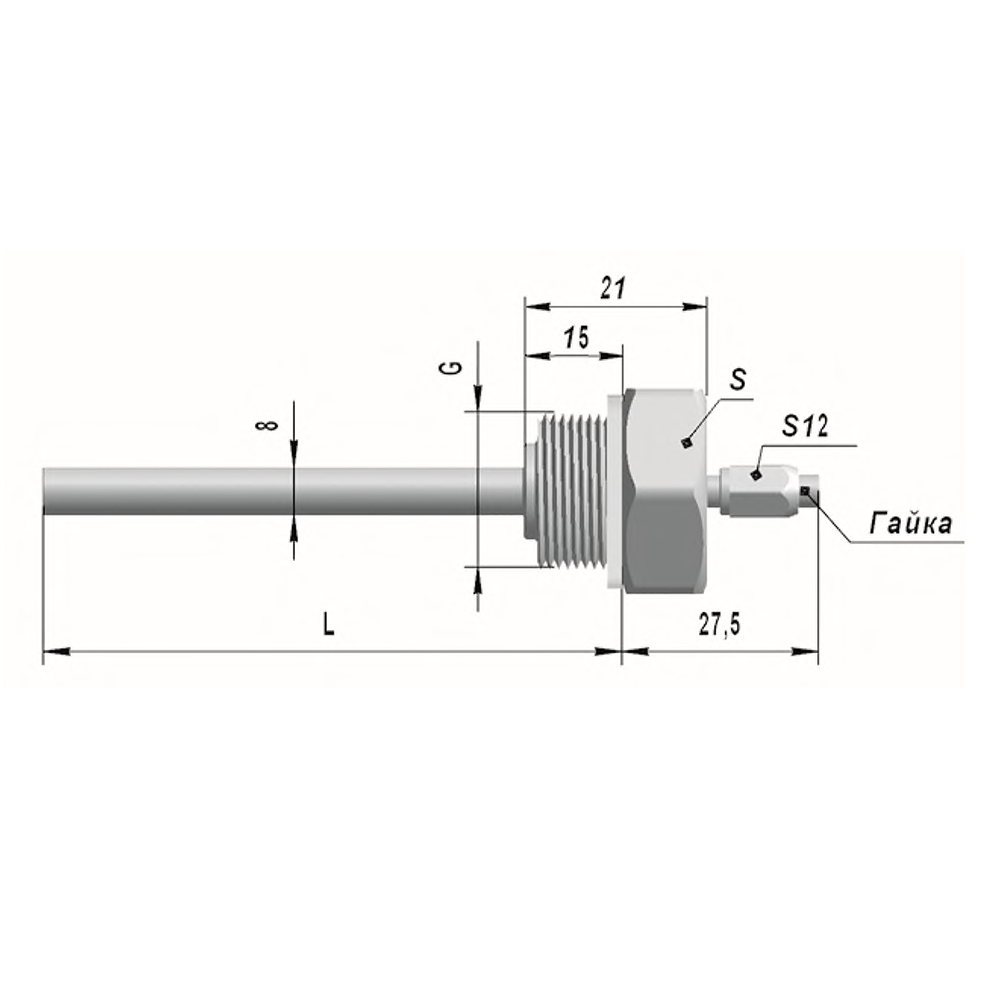

Варианты исполнений

Конструктивное исполнение

L, мм

G, мм

S, мм

Для длин датчиков

ДДШ6.236.009-00

86

1/2”

32

120

ДДШ6.236.009-01

136

160

ДДШ6.236.009-02

176

200

ДДШ6.236.009-03

36

60

ДДШ6.236.009-04

41

80
