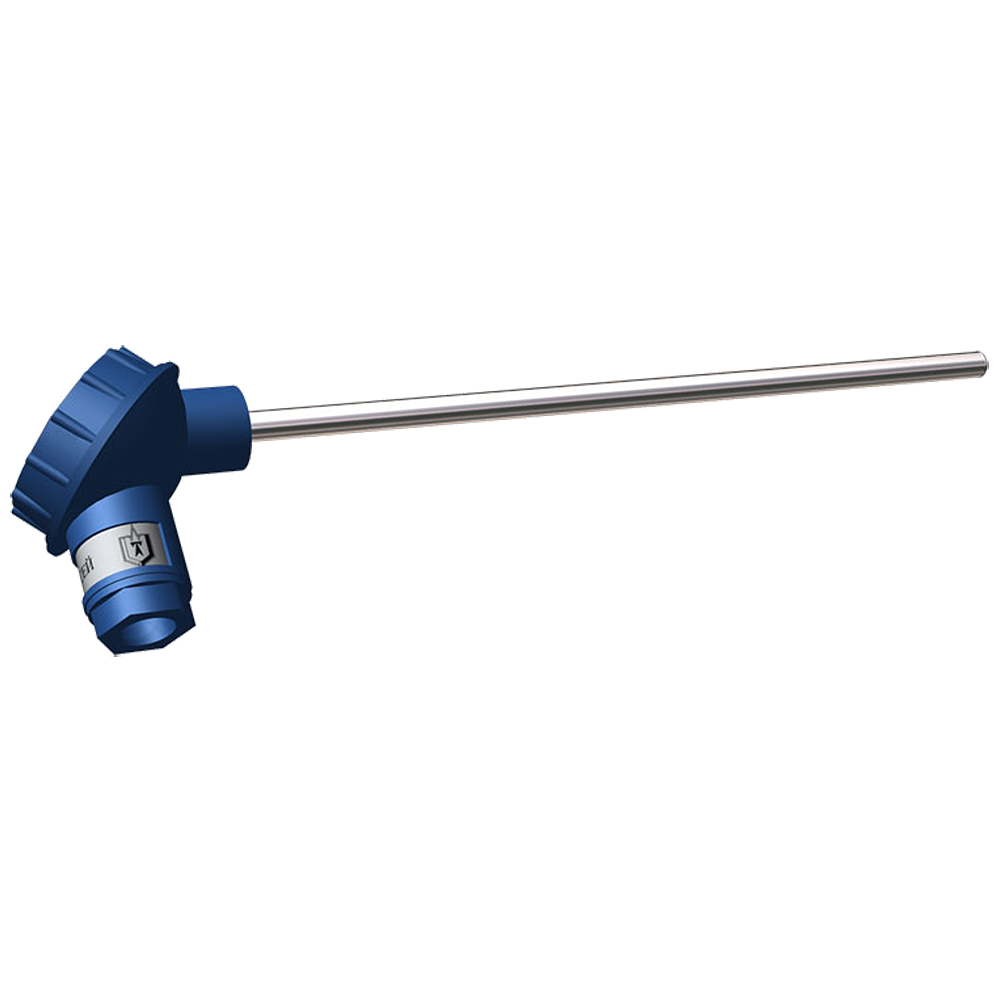

ТСМТ102 термопреобразователи сопротивления платиновые

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+120°C, -50...+200°C, -180...+200°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ExiaIICT6X, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

Медные термопреобразователи сопротивления ТСМТ102 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с защитными гильзами ЮНКЖ.

Защитные чехлы термометров изготавливаются из стали 12Х18Н10Т. Для сильно агрессивных сред термометры рабочим диаметром 10 мм могут изготавливаться из стали 10Х17Н13М2Т (С13).

Термометры ТСМТ102К предназначены для измерения температуры в криогенной технике. Термометры ТСМТ102Н предлагаются в качестве альтернативы медным термопреобразователям сопротивления для измерения температуры в диапазоне до +200°С.

Для обеспечения гарантированного контакта датчика с гильзой рекомендуется устанавливать датчики модификаций ТСМТ102 без монтажных элементов, с использованием монтажного штуцера ЮНКЖ038 или штуцера передвижного ЮНКЖ031.

Для подключения к измерительной цепи термопреобразователи сопротивления могут комплектоваться адаптерами АТС.

В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.



Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART.

Выходной
сигнал

Условное
обозначение

Пределы
допускаемой
 погрешности

Выходной
 сигнал

Условное
обозначение**

Пределы
допускаемой
 погрешности

4-20 мА

AA3T25; А3T25

0,25%·tn* или 0,5°С

4-20 мА + HART

AAxH25, AxH25

0,25%·tn или 0,3°С

B3T70

0,7%·tn или 1°С

AxH10, BxH10

0,1%·tn или 0,15°С

A3T40

0,4%·tn или 0,5°С

BxH70

0,7%·tn или 1°С

*tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

**«х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например, АА4Н25 или B3H70.



Технические характеристики

Класс допуска A, B, C
Предел допускаемого отклонения от НСХ см. таблицу "Предельная погрешность"
Показатель тепловой инерции d = 6, 8 мм — 16 с; d = 10 мм — 20 с
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 1,0 МПа при комплектовании штуцером ЮНКЖ031;
6,3 МПа при комплектовании штуцером ЮНКЖ041
(модификации 102, 102Н, 102К)
Средняя наработка до отказа при номинальных температурах В зависимости от группы условий эксплуатации:
I — 10 лет;
II — 4 года (6 лет)*;
III — 2 года

*Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Материал погружаемой части Cталь 12Х18Н10Т; сталь 10Х17Н13М2Т
Материал корпуса Пластик; алюминий; нержавеющая сталь
Унифицированный выходной сигнал 4-20 мА, HART
Устойчивость к вибрации V3
Диаметр монтажной части 6, 8, 10 мм
Длина монтажной части 50÷3150 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP55, IP65, IP66, IP68

Структура обозначения, пример заказа

ТСМТ - Exi - 102
К
0
10
2х100М
100М
A
2
Н10 - С10
6 - L

Наружный диаметр: 6, 8 мм (С10); 10 мм (С10, С13)

Монтажная длина L: 50÷3150 мм

Выходной сигнал (см. "Варианты исполнений")

Материал оболочки кабеля:
С10 — сталь 12Х18Н10Т;
С13 — сталь 10Х17Н13М2Т

Схема соединения:
3, 4 — 3-х и 4-х проводная схема подключения для класса А; 2, 3, 4 — 2-х, 3-х, 4-х проводная схема подключения для класса В, С

Класс допуска по ГОСТ 6651-2009: А, В, С

НСХ в соответствии с ГОСТ 6651-2009: 50М, 100М

Количество ЧЭ:
не заполнено — один ЧЭ;
2х100М — два ЧЭ

Узел коммутации датчика (см. "Варианты исполнений")

Кабельный ввод (см. "Варианты исполнений")

Вариант исполнения:
не заполнено — стандартное исполнение;
К — криогенное исполнение от -200 до +200°С;
Н — низкотемпературное исполнение от -50 до +200°С

Тип датчика: ТСМТ — термометр сопротивления медный

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X; Exd — 1ExdIICT6

Модификация: 102, 102К, 102Н — без монтажных элементов

Варианты исполнений

Варианты исполнения коммутационных головок

10

16

21

25

26

28



Кабельный ввод

Кабельный ввод

0

штатный кабельный ввод клеммной головки

А

под небронированный кабель в металлорукаве РЗЦХ-15

клеммные головки ≥ 14

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони



Узел коммутации датчика

10

пластиковая головка

IP55

общего назначения

15; 16; 17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT6 X или общего назначения

27

нержавеющая сталь

IP66

0ExiaIICT6 или общего назначения



Выходной сигнал

Не заполнено

аналоговый сигнал (Ом) в соответствии с НСХ

T25

для головок

клеммных ≥ 14

4-20 мА

для АА3 и А3

T40

для А3

T70

для В3

H10

4-20 мА + HART

для Ах, Вх

индивидуальная градуировка датчика

H25

для ААх, Ах

H70

для Вх



Скачать документацию

ТСМТ, ТСПТ, ТСМТ-Ех, ТСПТ-Ех датчики температуры. Руководство по эксплуатации. 4211-003-10854341-2013 РЭ
